شماره یک :

دیوار بلوکی
۱
دیوار بلوکی
۲
دیوار بلوکی
۳
دیوار بلوکی
۴
دیوار بلوکی
۵
دیوار بلوکی
۶
دیوار بلوکی
۷
دیوار بلوکی
۸
دیوار بلوکی
۹
دیوار بلوکی
۱۰

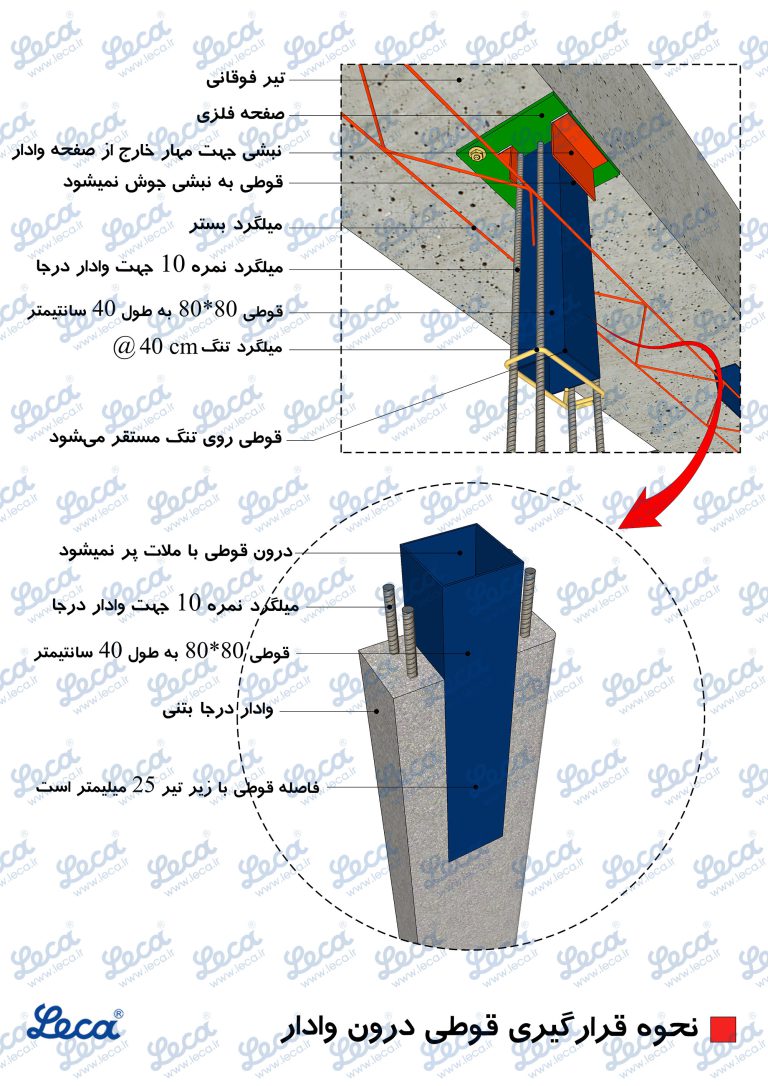

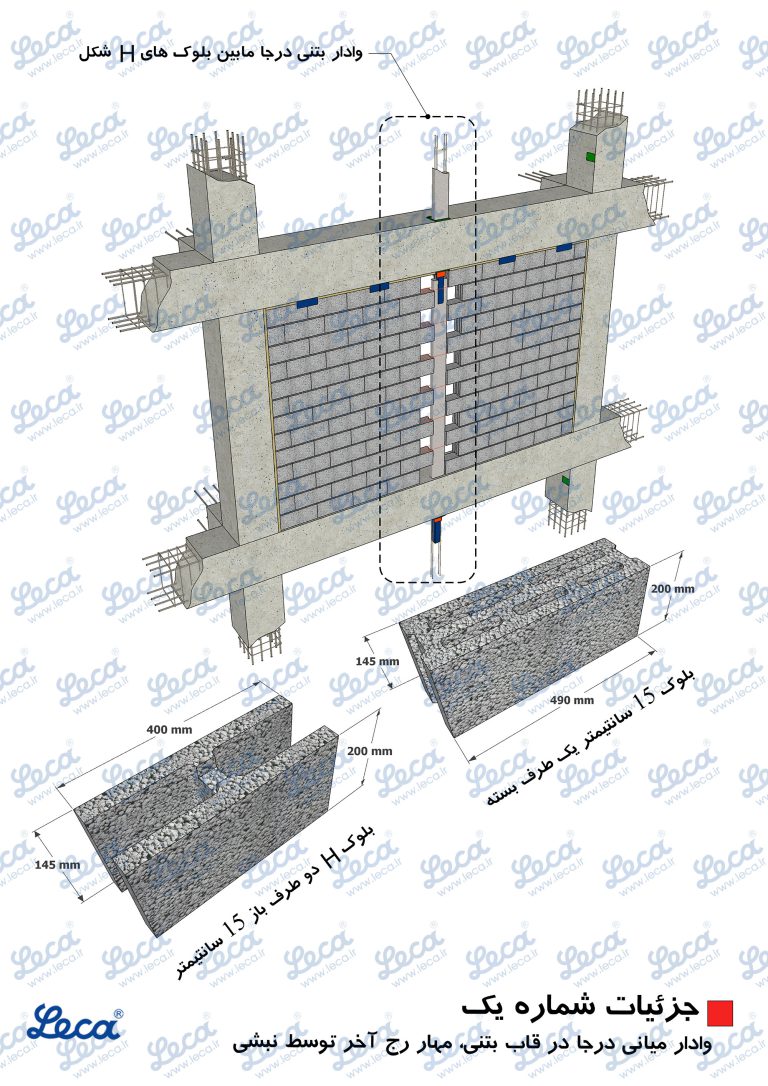

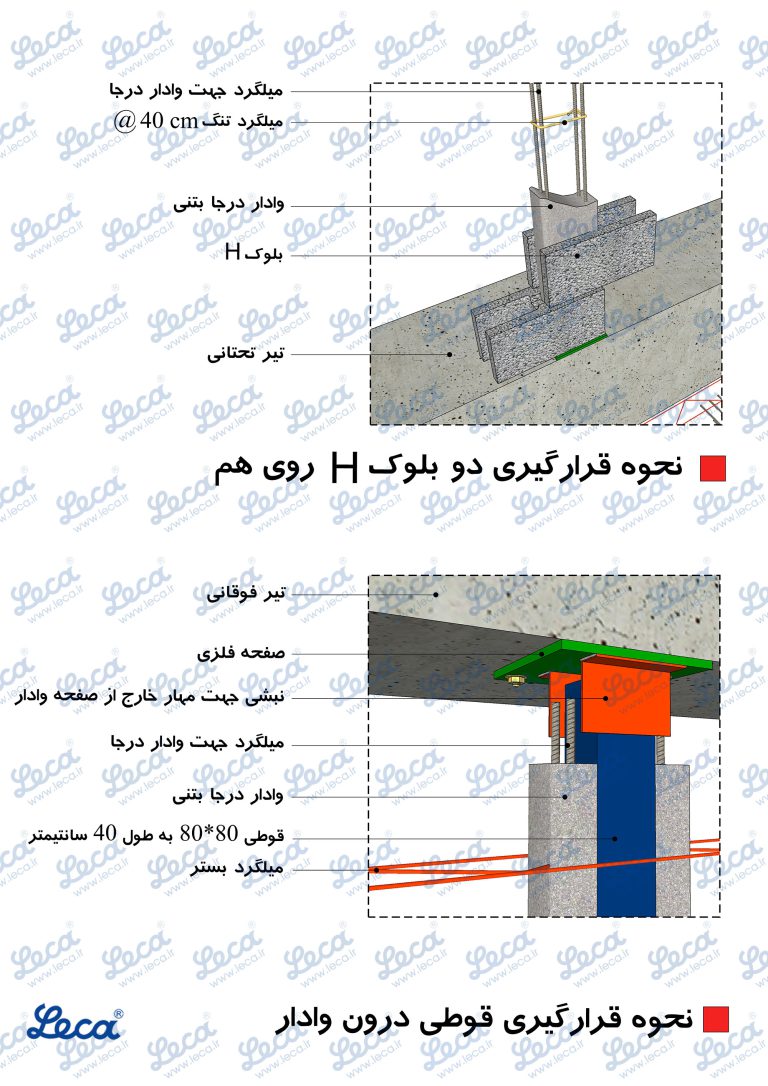

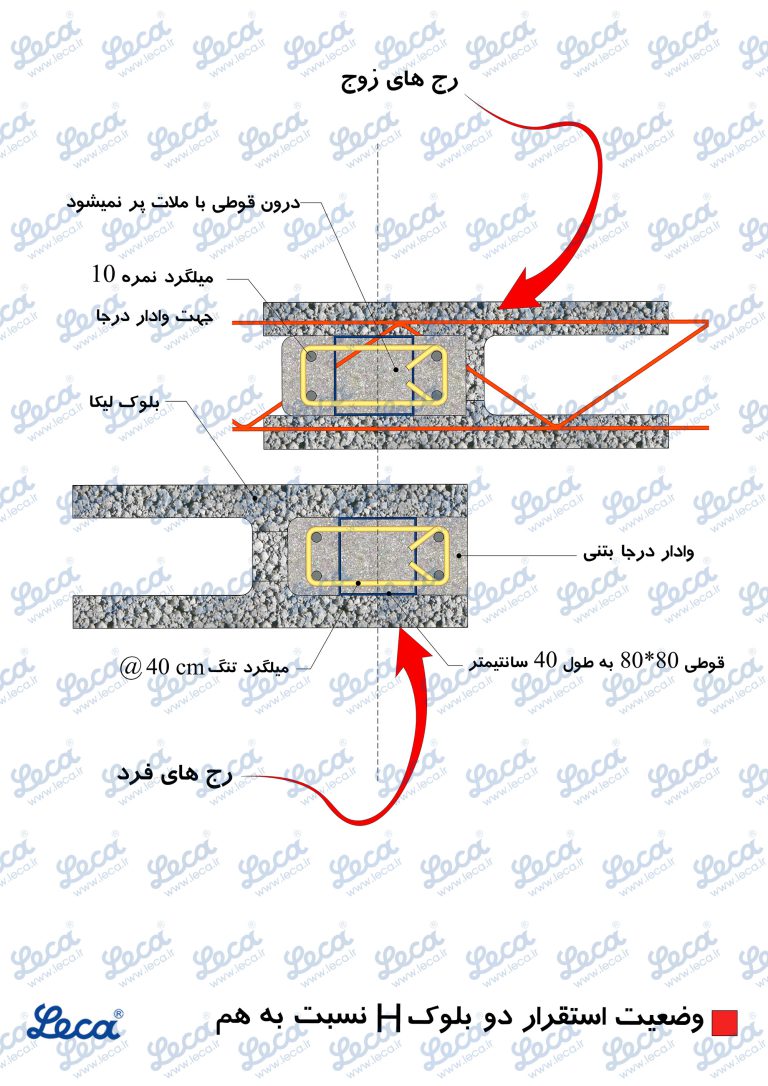

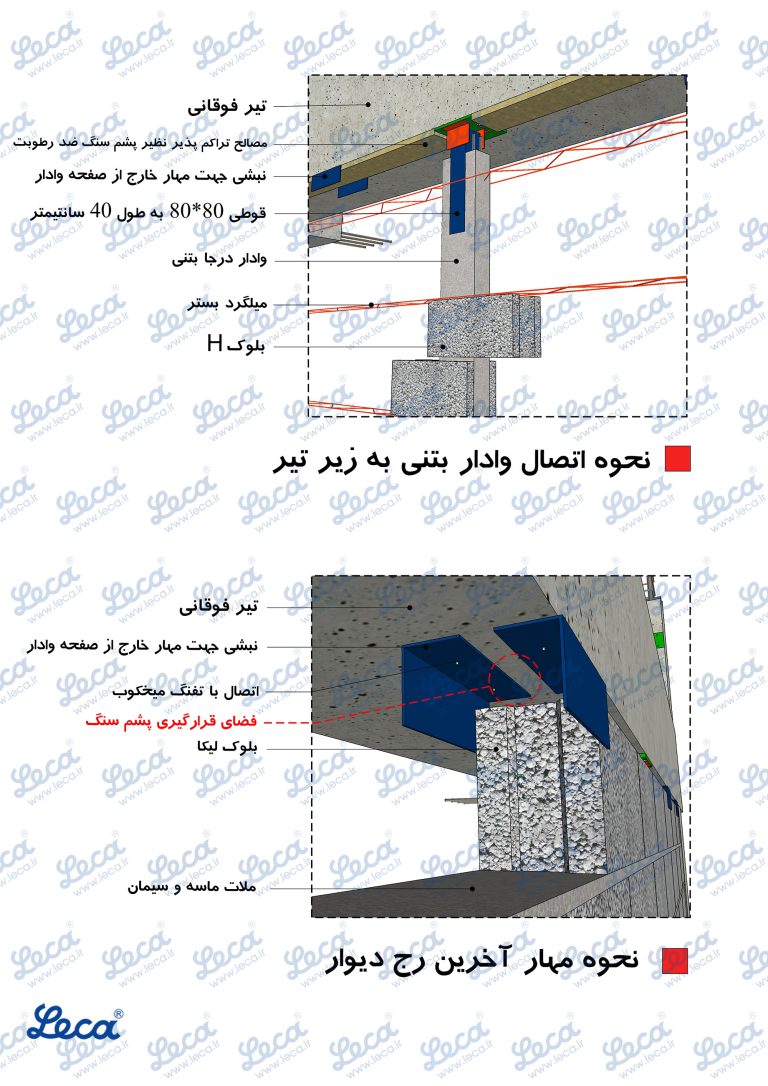

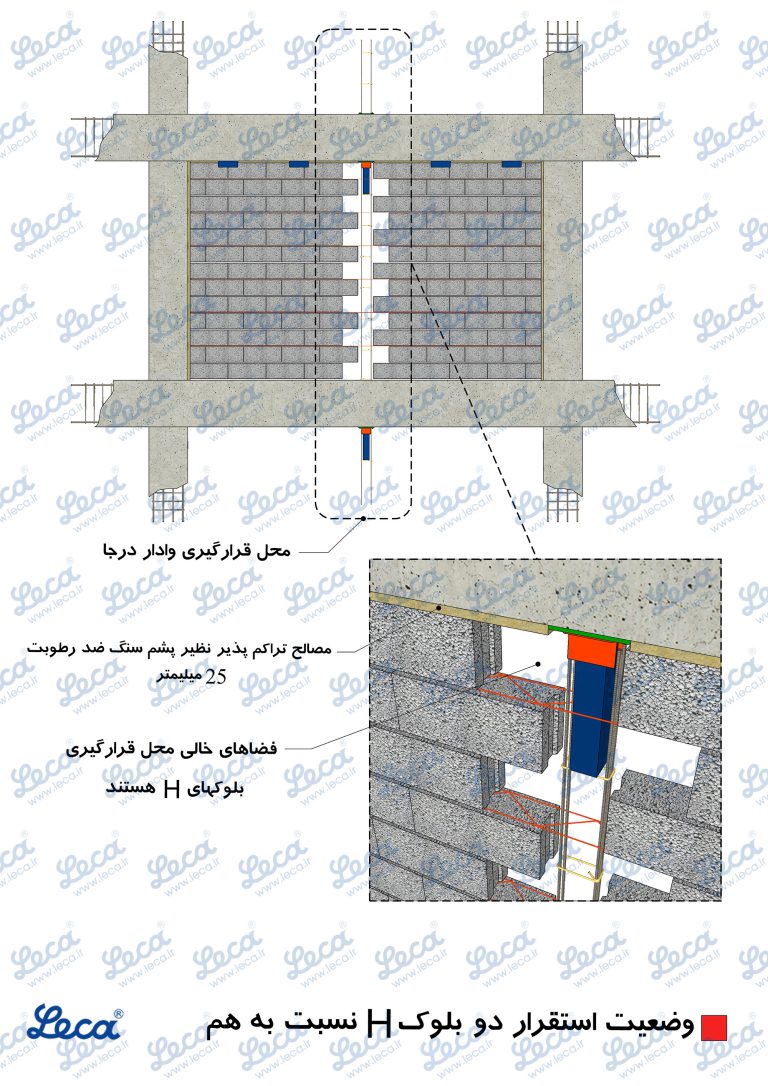

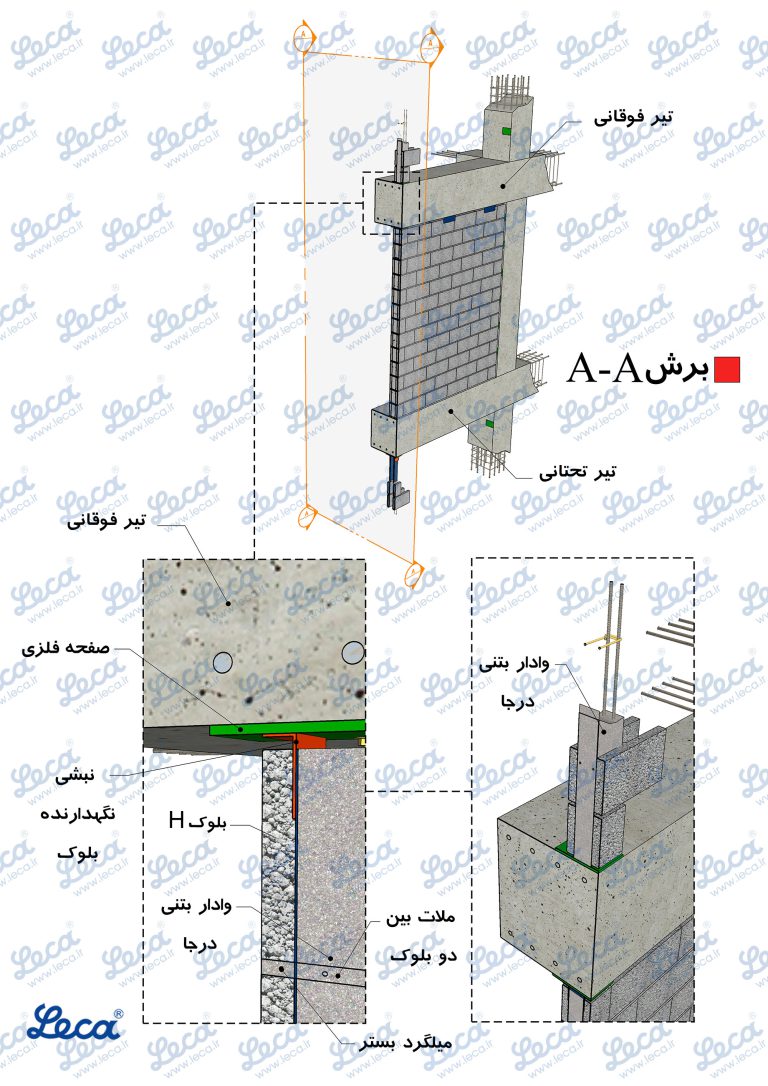

وادار میانی درجا در قاب بتنی: این یعنی یک ستون یا تیر بتن مسلح را در وسط یک دیوار بتنی می‌گذارند که به تقویت دیوار کمک می‌کند و از کمانش یا شکست آن جلوگیری می‌کند.

مهار رج آخر توسط نبشی: این به این معناست که در دیوار کشی با بلوک لیکا بالای آخرین ردیف بلوک‌های دیوار، از نبشی‌های فلزی برای تقویت و اتصال دیوار به سقف استفاده می‌شود. نبشی‌ها به دیوار کمک می‌کنند تا محکم‌تر بایستد و از شکستن یا جدا شدن آن جلوگیری کنند.

در کل، این دو جز کمک می‌کنند که دیوار در برابر نیروهای جانبی (مانند زلزله) مقاوم‌تر شود و استحکام بیشتری داشته باشد.

www.risecoblock.ir

شماره دو :

بلوک لیکا
۱
بلوک لیکا
۲
بلوک لیکا
۴
بلوک لیکا
۳
بلوک لیکا
۵
بلوک لیکا
۶
بلوک لیکا
۷
بلوک لیکا
۸
بلوک لیکا
۹
بلوک لیکا
۱۰

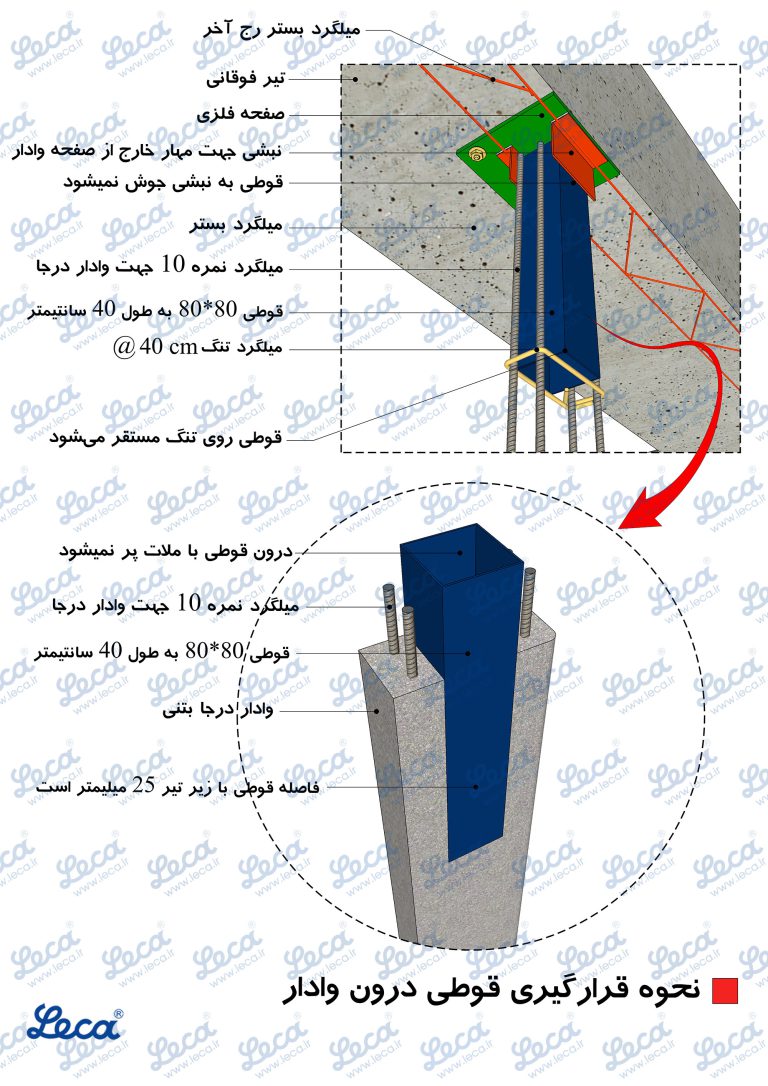

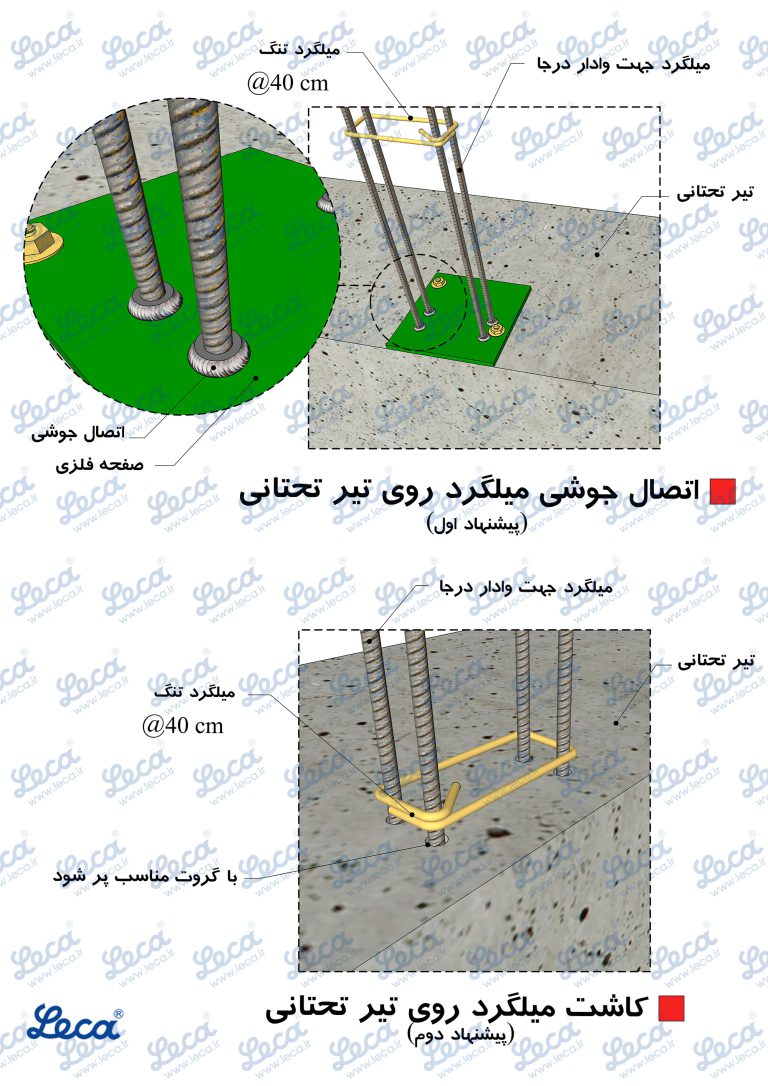

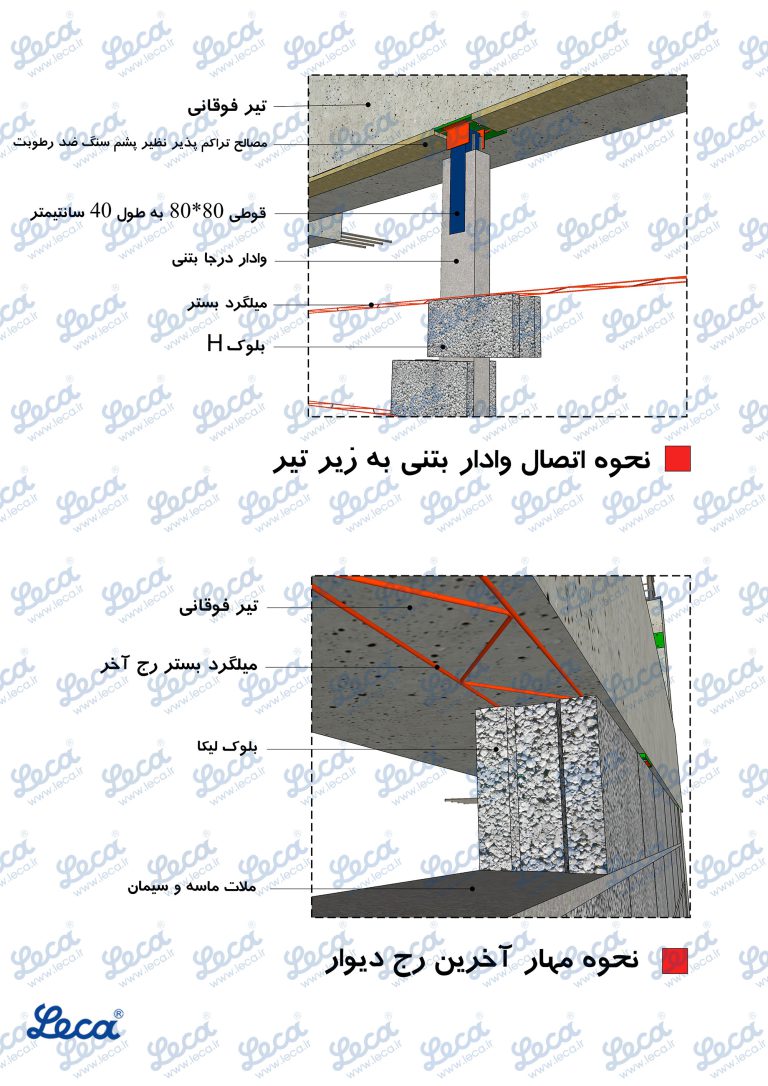

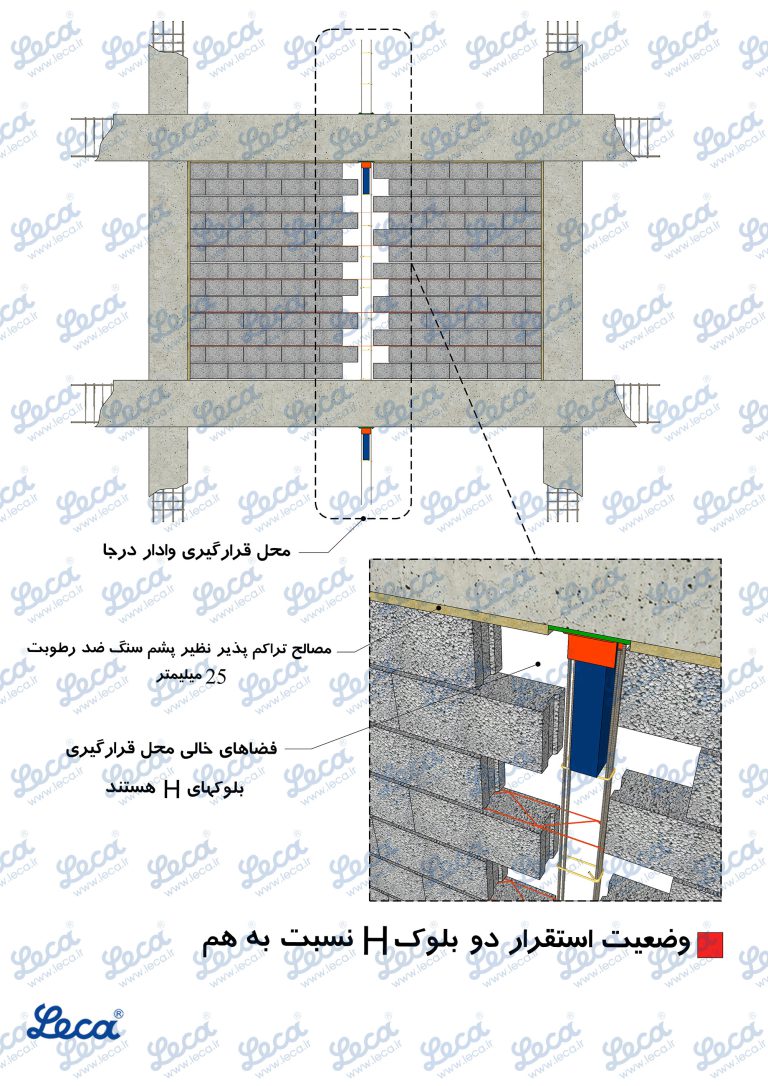

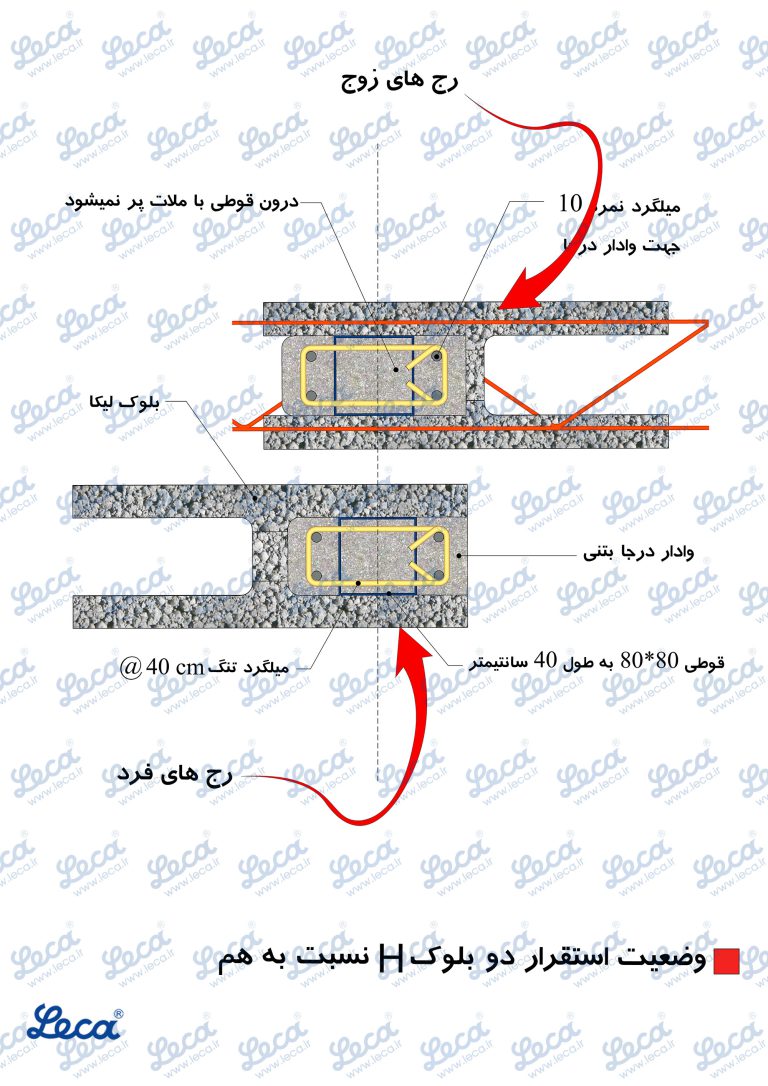

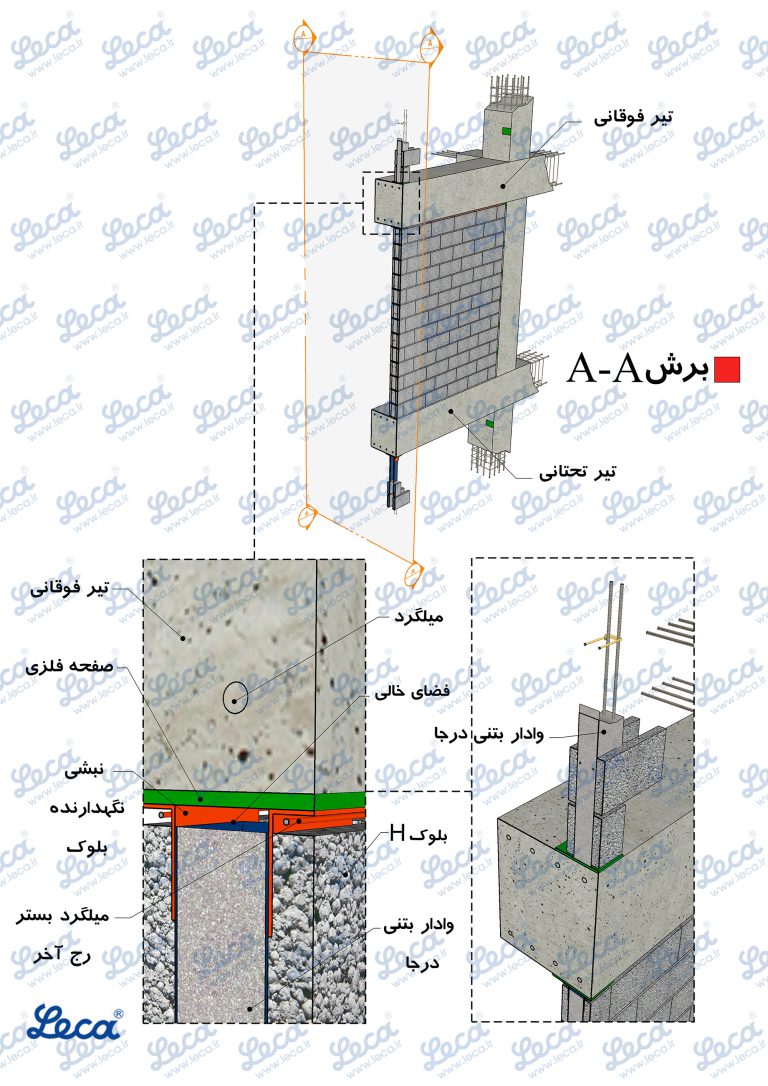

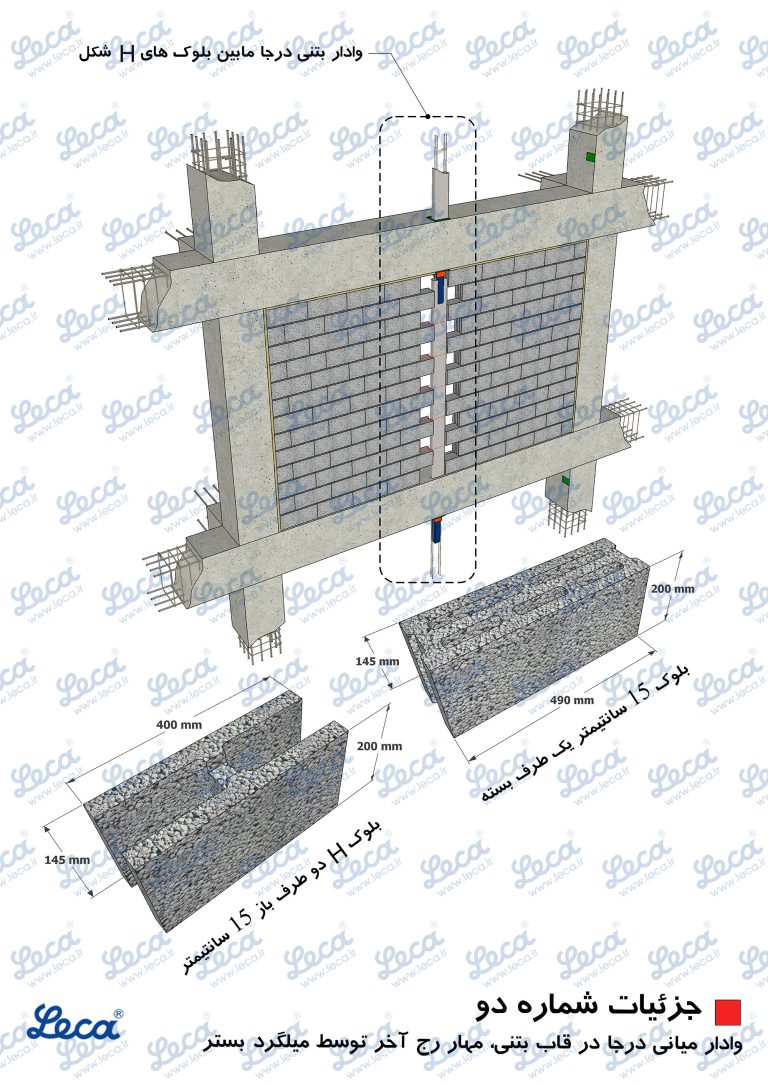

وادار میانی درجا در قاب بتنی: این به معنای استفاده از یک تیر یا ستون بتنی در وسط دیوار است که به مقاوم‌سازی دیوار و تحمل بار کمک می‌کند.

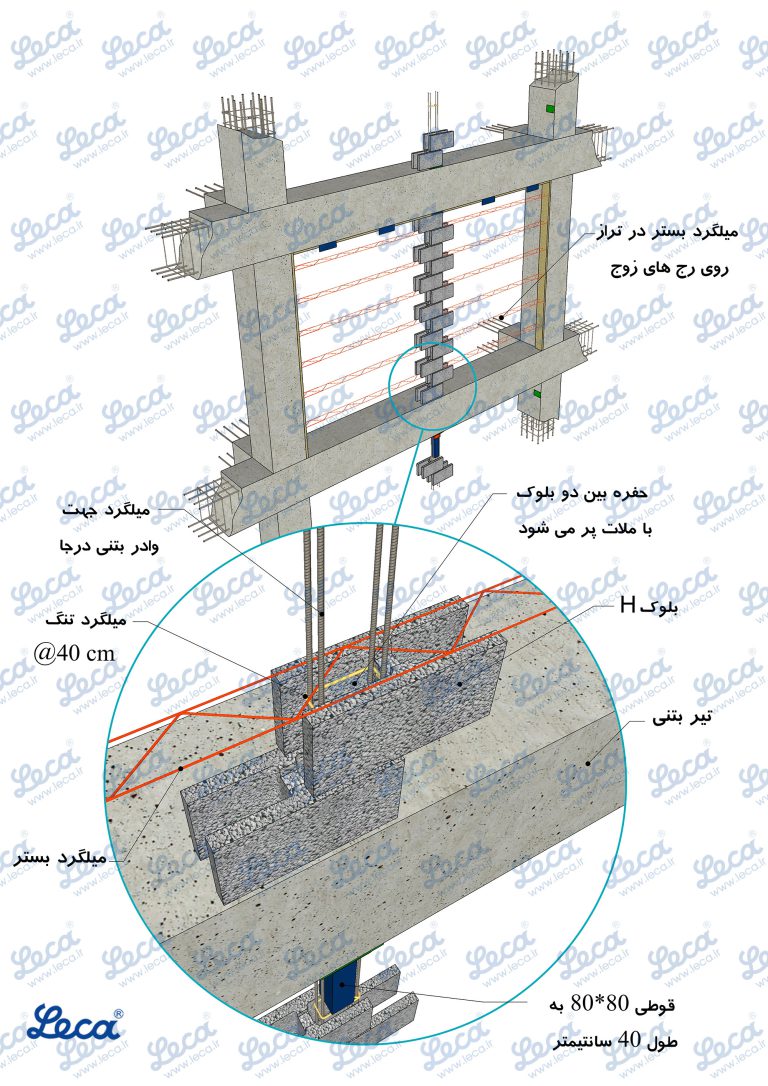

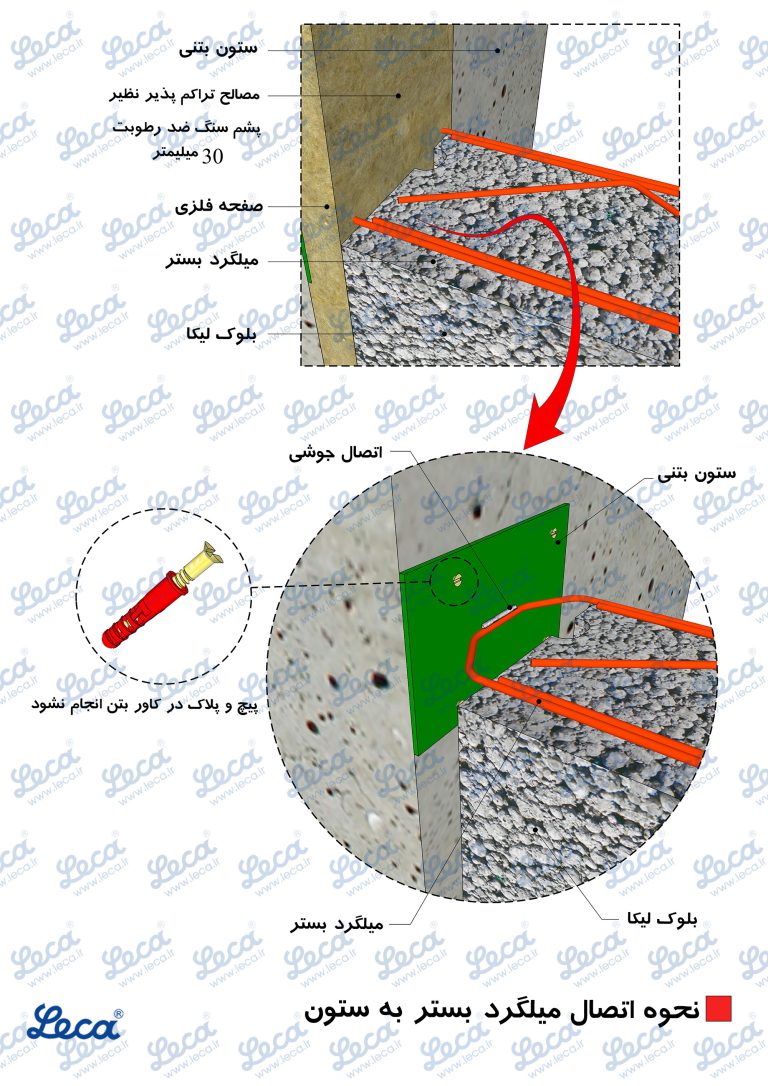

مهار رج آخر توسط میلگرد بستر: یعنی در بالای آخرین دیوار کشی با بلوک لیکا  دیوار، از میلگردهای بستر استفاده می‌شود که به تقویت دیوار کمک می‌کند و آن را به سقف یا سایر اجزای سازه متصل می‌کند.

به طور خلاصه، این موارد برای افزایش استحکام و پایداری دیوارها در سازه‌های بتنی به کار می‌روند.

مهار رج آخر توسط نبشی: این به این معناست که در بالای آخرین ردیف بلوک‌های دیوار، از نبشی‌های فلزی برای تقویت و اتصال دیوار به سقف استفاده می‌شود. نبشی‌ها به دیوار کمک می‌کنند تا محکم‌تر بایستد و از شکستن یا جدا شدن آن جلوگیری کنند.

در کل، این دو جز کمک می‌کنند که دیوار در برابر نیروهای جانبی (مانند زلزله) مقاوم‌تر شود و استحکام بیشتری داشته باشد.

www.risecoblock.ir

شماره سه :

دیوار چینی با بلوک لیکا
۱
دیوار چینی با بلوک لیکا
۲
دیوار چینی با بلوک لیکا
۳
دیوار چینی با بلوک لیکا
۴
دیوار چینی با بلوک لیکا
۵

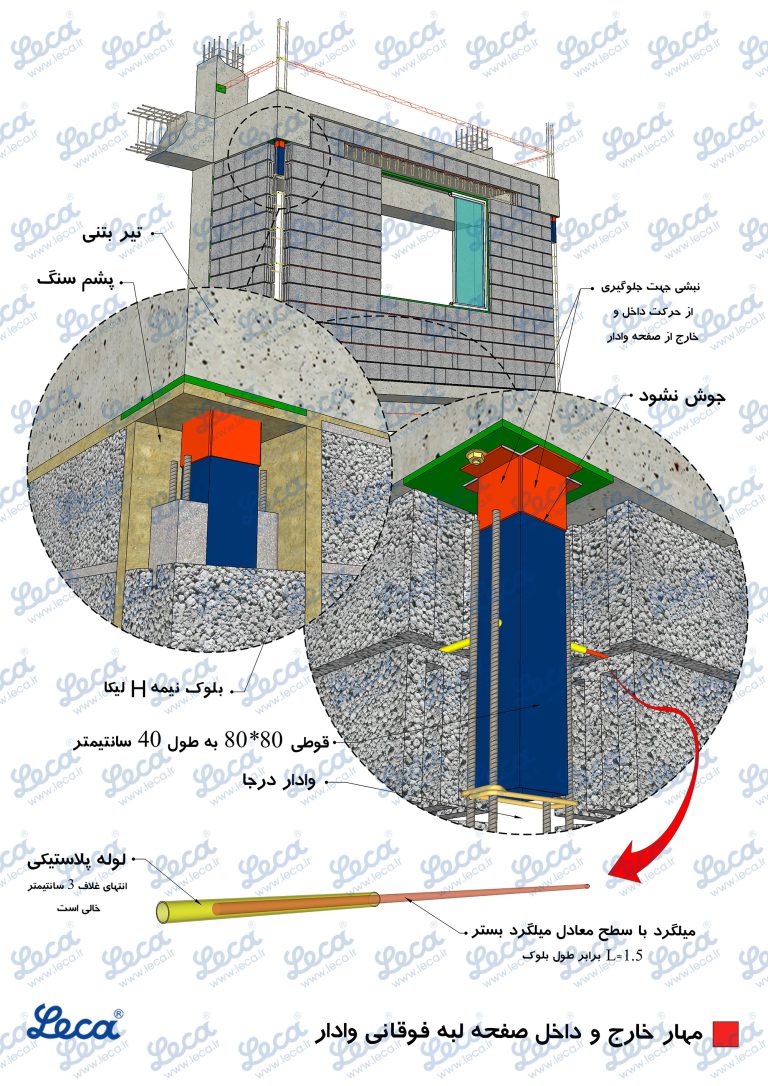

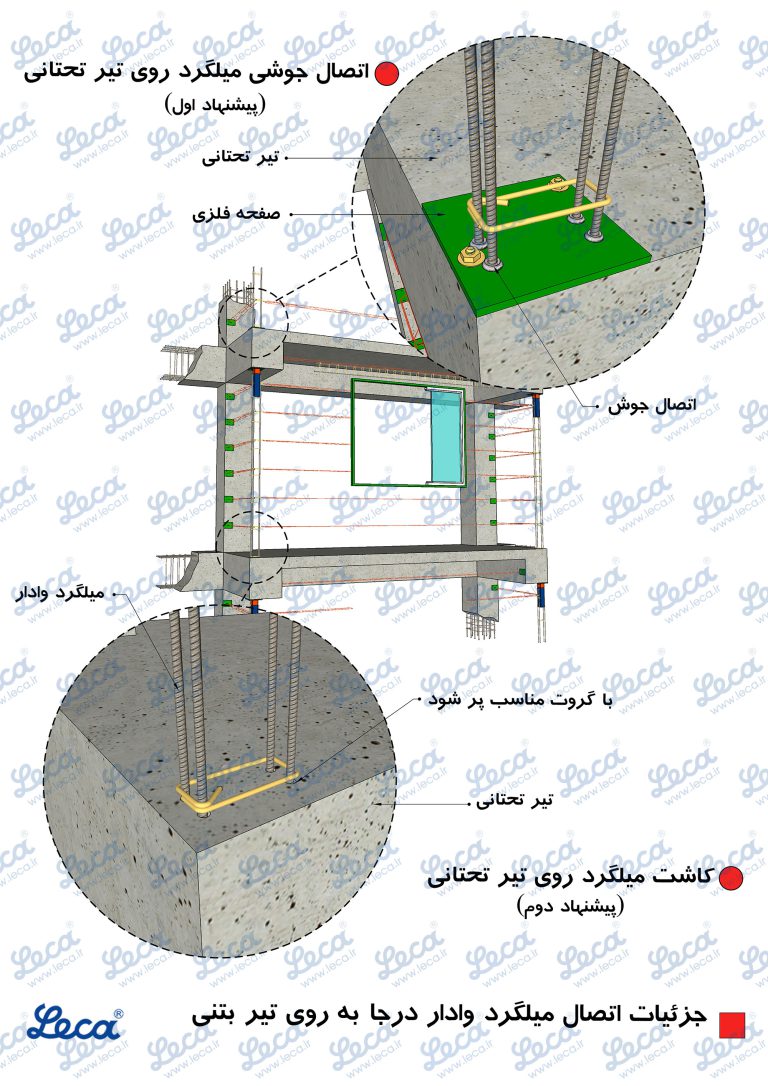

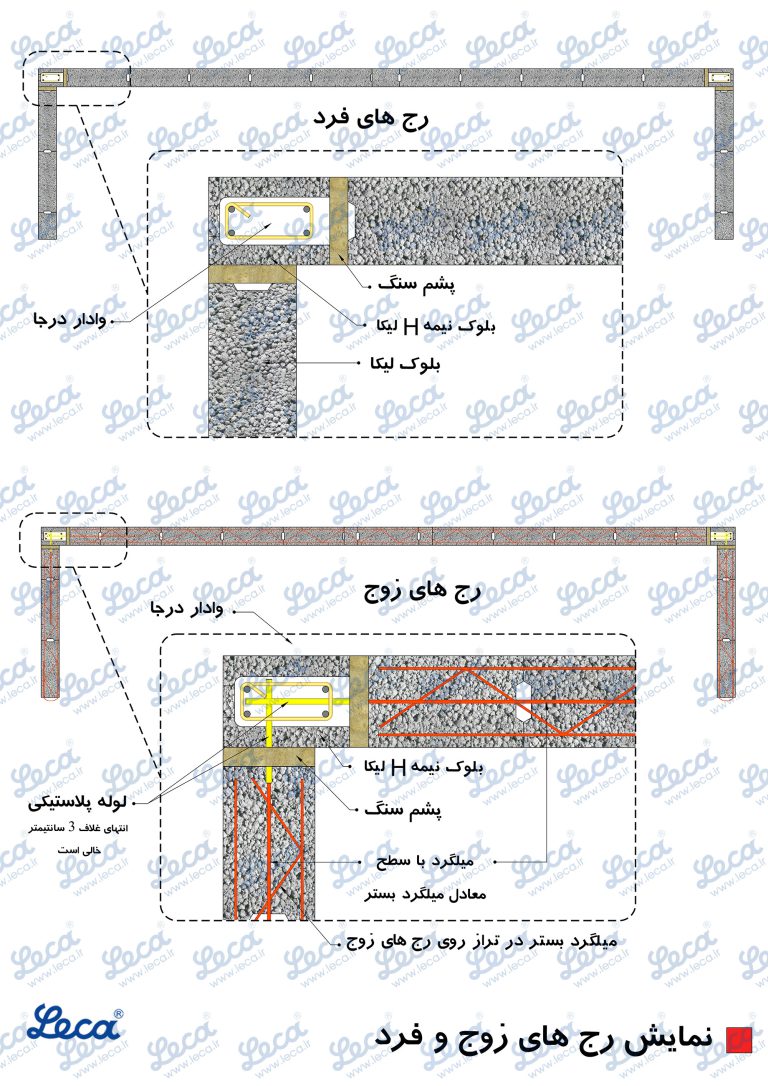

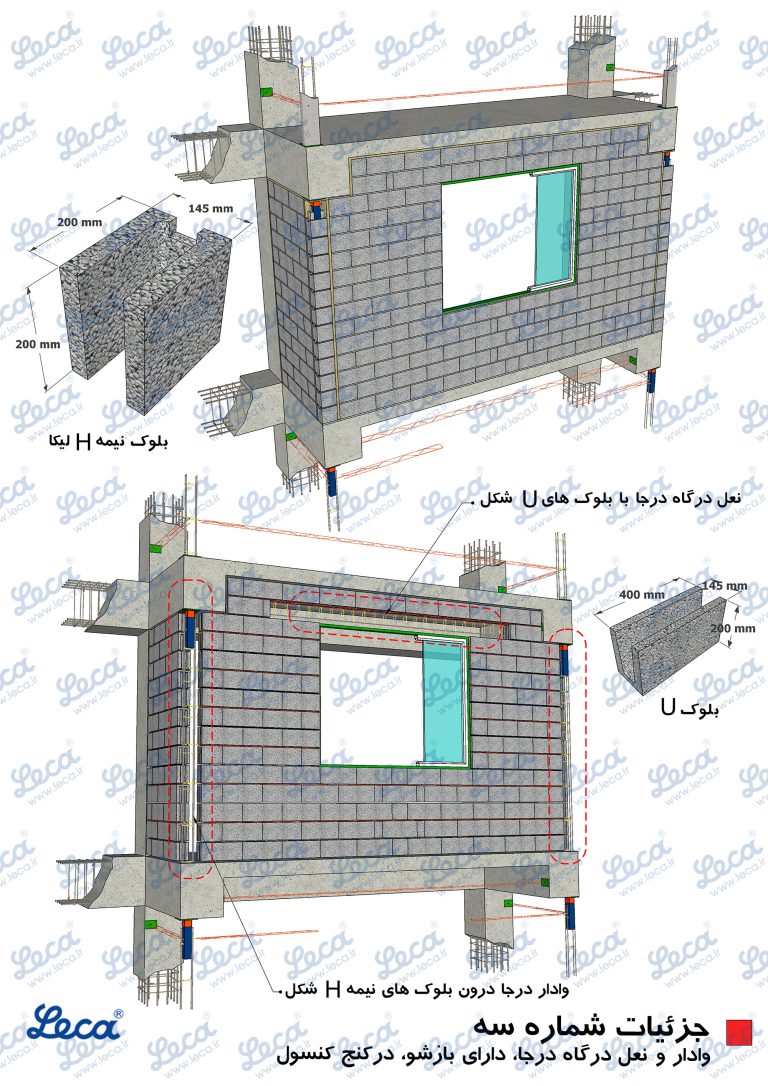

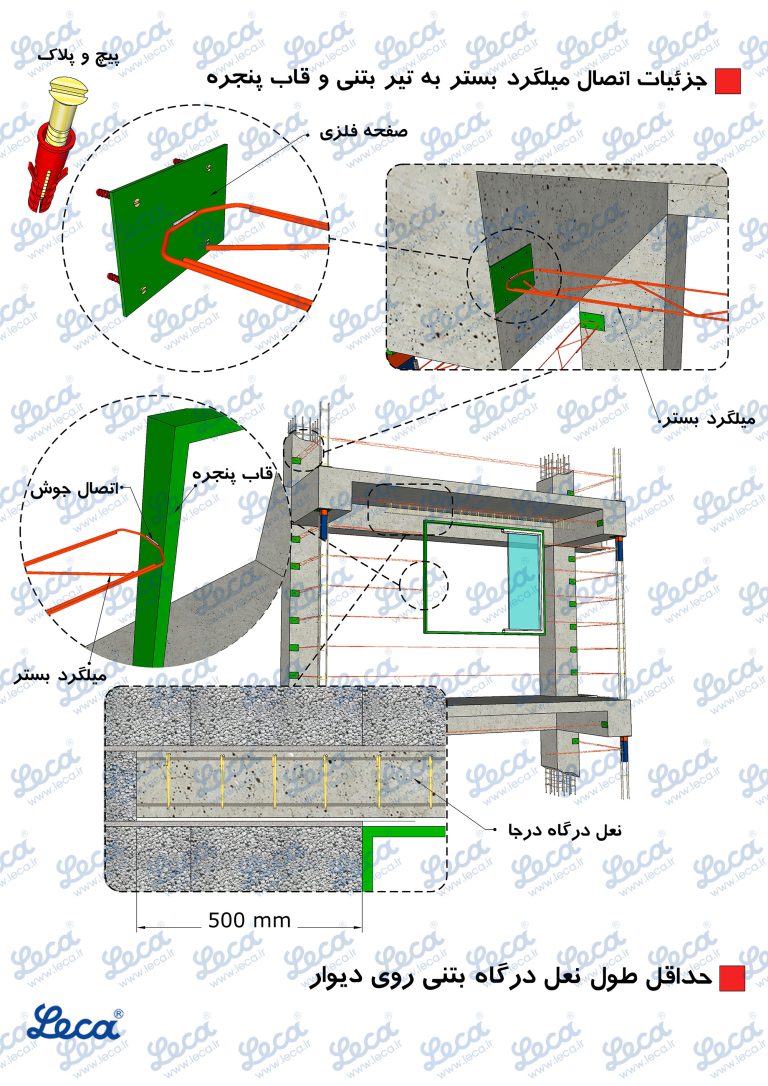

یه سری اجزای سازه‌ای بتنی در دیوار کشی با بلوک لیکا رو به صورت یکپارچه و درجا می‌سازن:

  • وادار: یه ستون بتنی عمودی که به استحکام دیوار کمک می‌کنه.
  • نعل درگاه: یه تیر بتنی افقی که بالای در یا پنجره قرار می‌گیره و وزن دیوار بالایی رو تحمل می‌کنه.
  • درجا: یعنی بتن این اجزا رو توی قالب می‌ریزن و همونجا می‌سازن، نه اینکه از قبل آماده کنن و بعد نصب کنن.
  • دارای بازشو: یعنی این دیوار یه جایی برای در یا پنجره داره.
  • در کنج کنسول: یعنی این دیوار در گوشه یه بخشی از ساختمان قرار داره که بیرون زده (کنسول) و نیاز به استحکام بیشتری داره.

به زبان ساده‌تر، یه دیوار بتنی گوشه‌ای که بخشی از اون بیرون زده، با ستون و تیرهای بتنی که توی خود دیوار ساخته شدن محکم شده، و یه جای خالی هم برای در یا پنجره داره.

www.risecoblock.ir

شماره چهار :

دیوار چینی
۱
دیوار چینی
۲
دیوار چینی
۳
دیوار چینی
۴

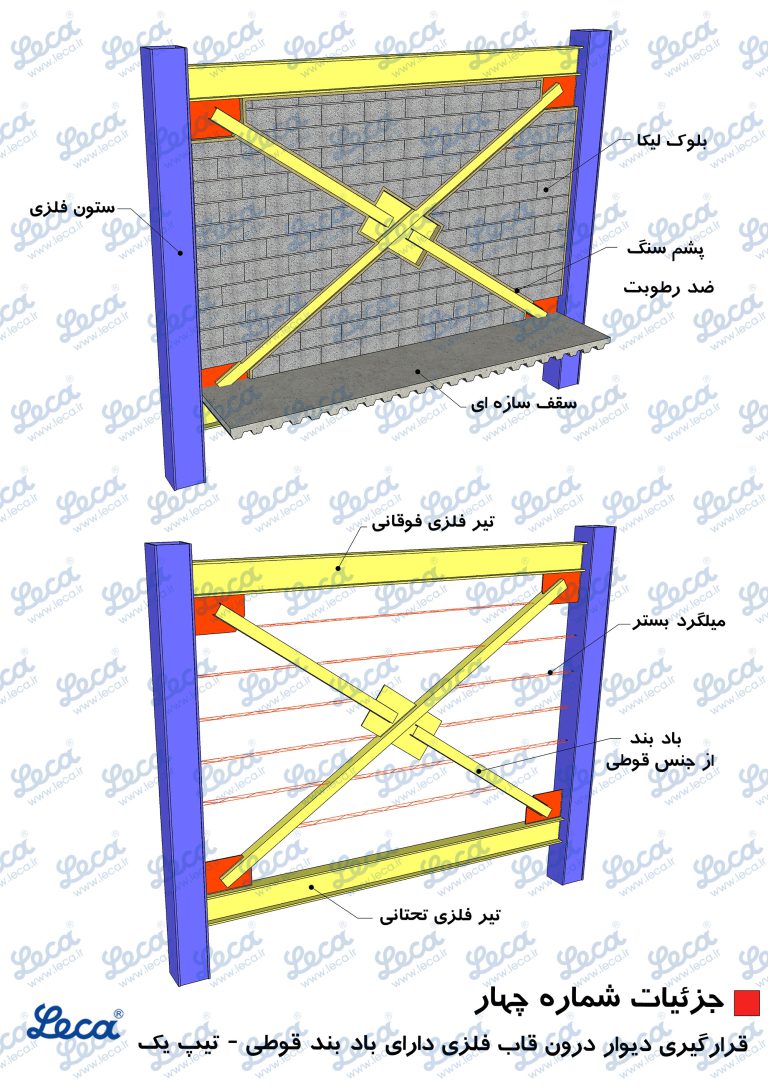

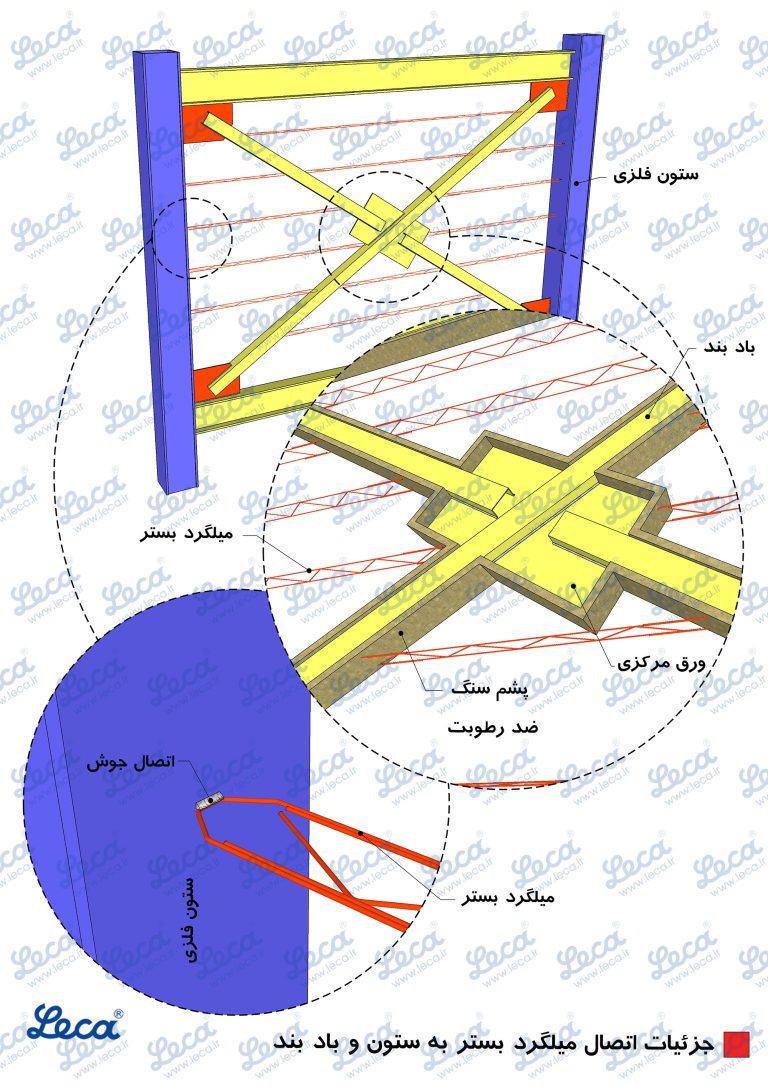

“وادار میانی درجا در قاب بتنی، مهار رج آخر توسط میلگرد بستر، دیوارچینی با بلوک سیمانی سبک” به این معنی است که در یک سازه بتنی، یک دیوار داخلی (که نوعی عضو باربر یا “وادار” محسوب می‌شود) از جنس بتن ساخته شده است. این دیوار، درون قاب بتنی اصلی قرار می‌گیرد و به صورت “درجا” (یعنی مستقیماً در محل خود ریخته می‌شود).

برای افزایش استحکام و جلوگیری از ترک خوردگی، رج آخر دیوار قبل از دیوارچینی با بلوک‌های سیمانی سبک، توسط میلگردهای بستر (نوعی شبکه فلزی) مهار شده است. این میلگردها به بتن دیوار متصل می‌شوند و از جابجایی یا ترک‌خوردگی آن جلوگیری می‌کنند.

به بیان ساده‌تر: یک دیوار بتنی داخلی داریم که با بلوک‌های سبک سیمانی روی آن دیوارچینی می‌کنیم. برای اینکه دیوار بتنی محکم‌تر باشد و با دیوار بلوکی هماهنگ شود، از یک شبکه فلزی در لبه بالایی دیوار بتنی استفاده شده است. این شبکه فلزی باعث اتصال بهتر دیوار بتنی به قسمت‌های بالایی می‌شود.

www.risecoblock.ir
www.risecoblock.ir

شماره پنج :

دیوار لیکا
۱
دیوار لیکا
۲
دیوار لیکا
۳
دیوار لیکا
۴
دیوار لیکا
۵
دیوار لیکا
۶
دیوار لیکا
۷
دیوار لیکا
۸

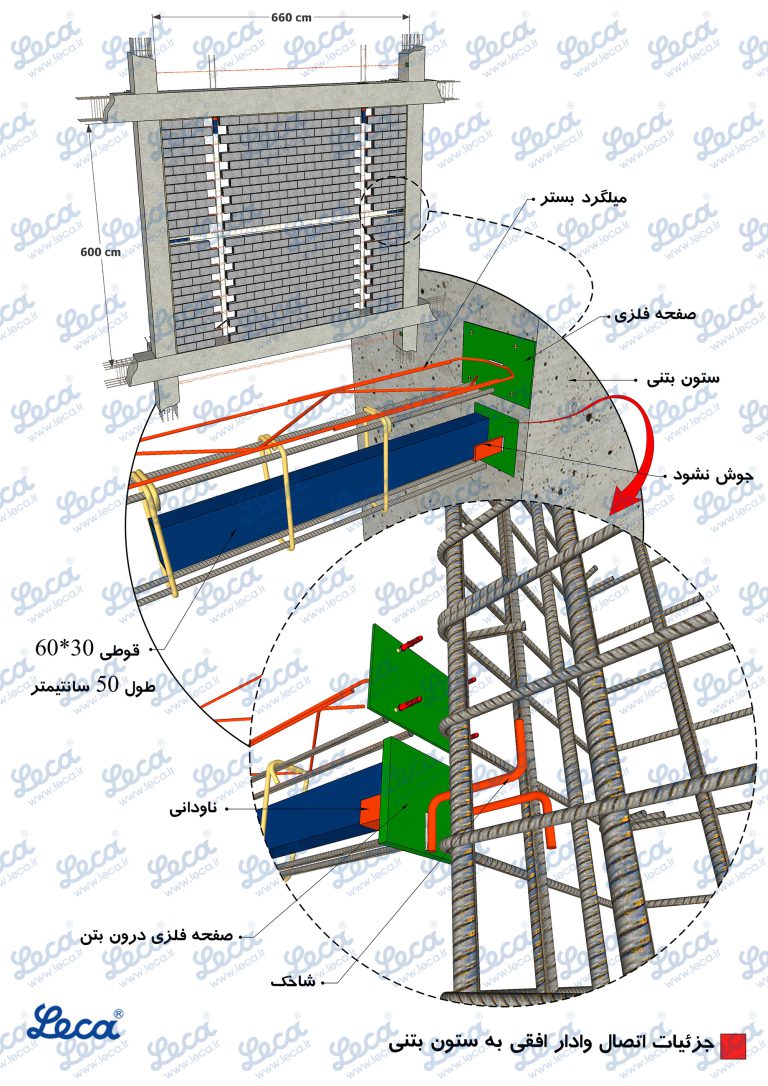

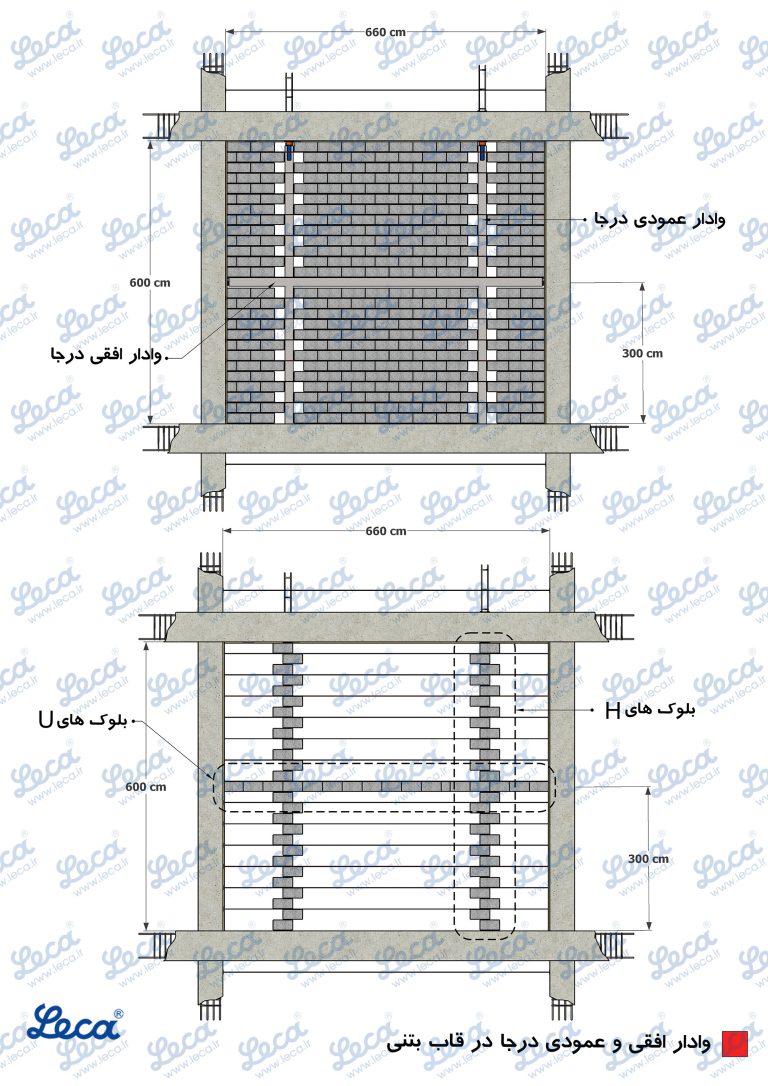

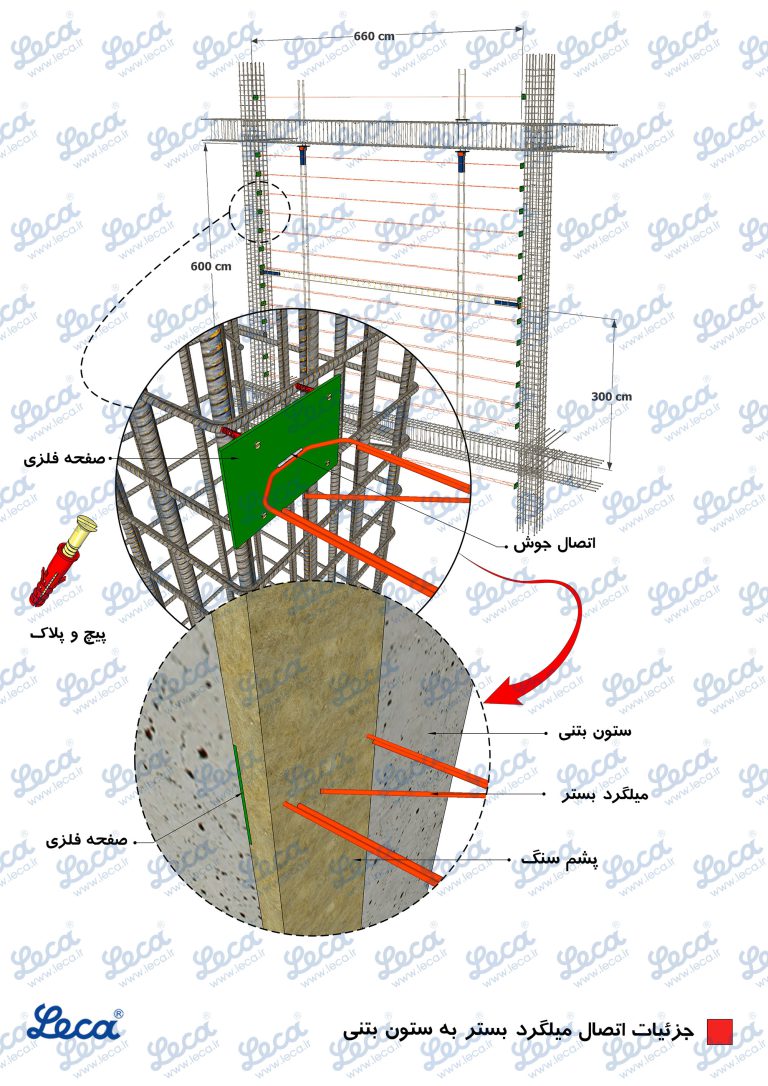

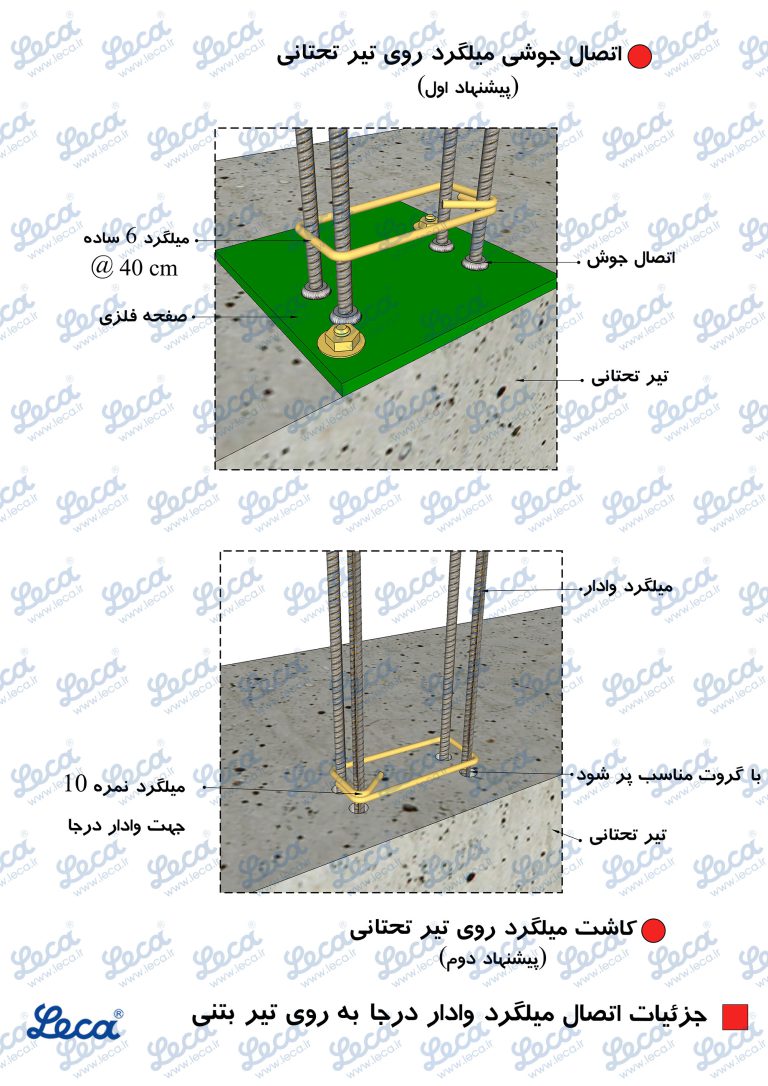

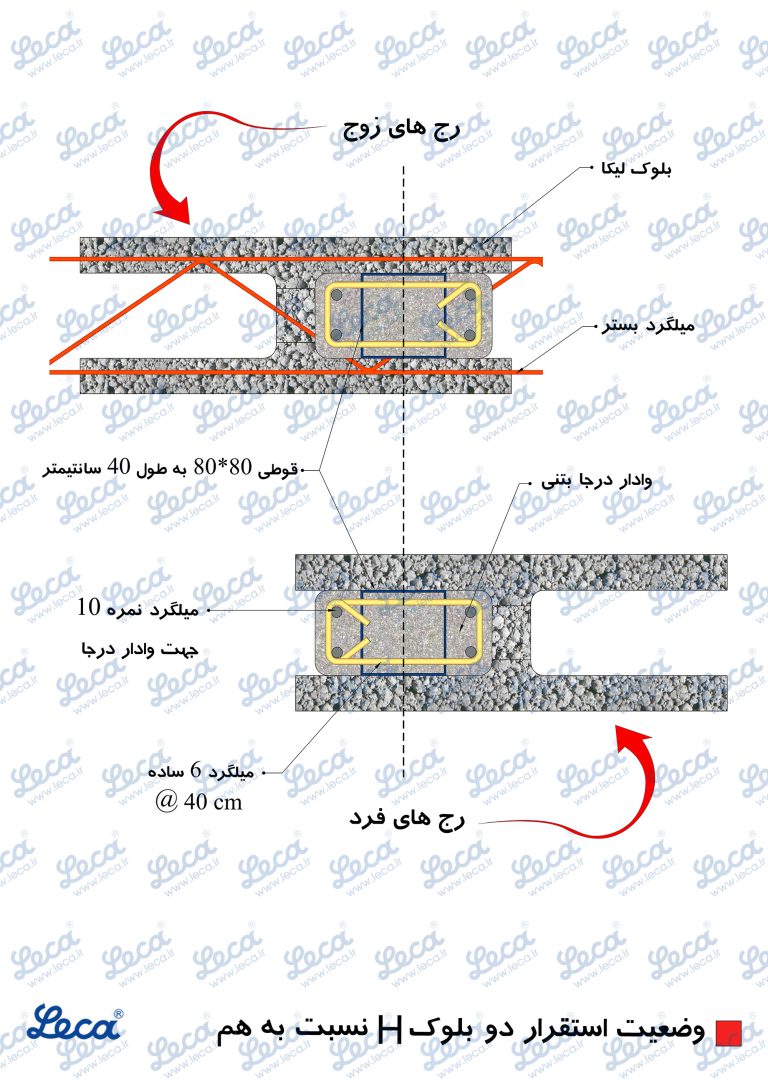

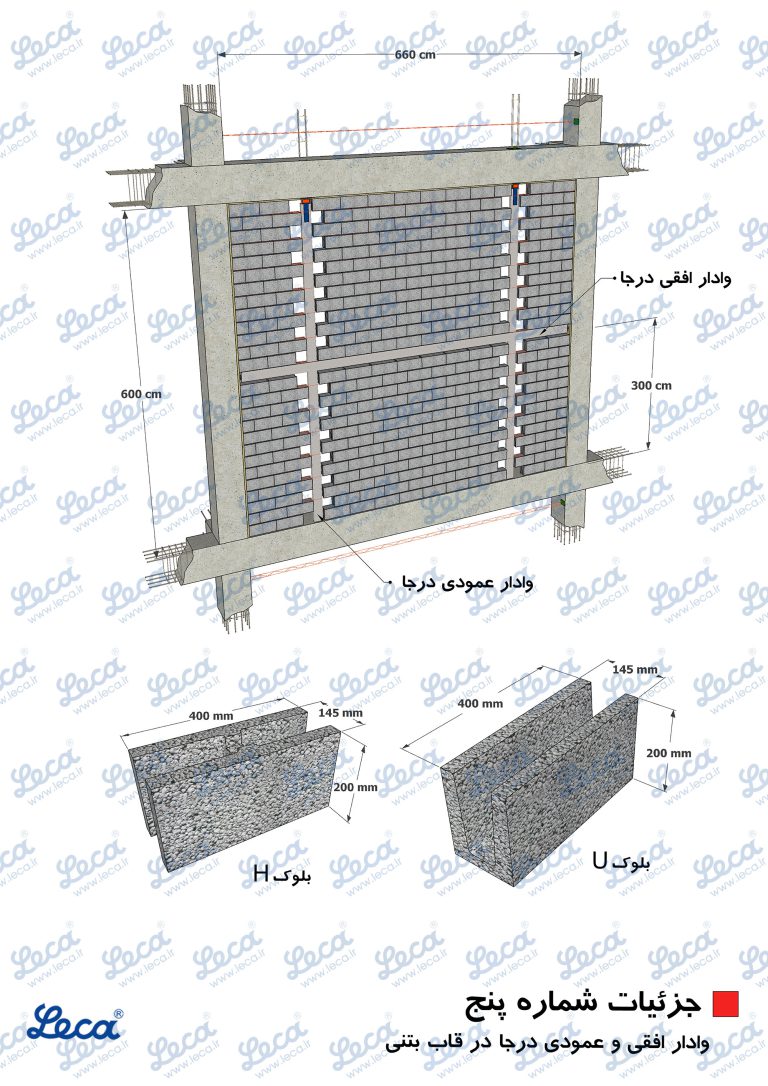

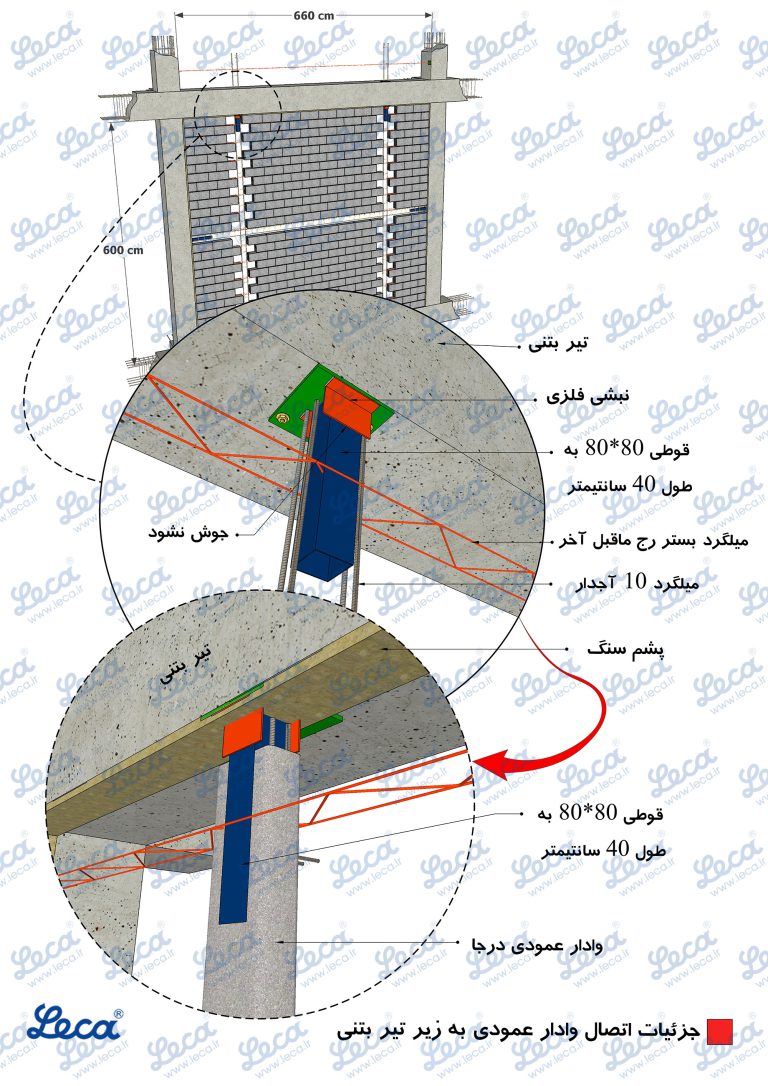

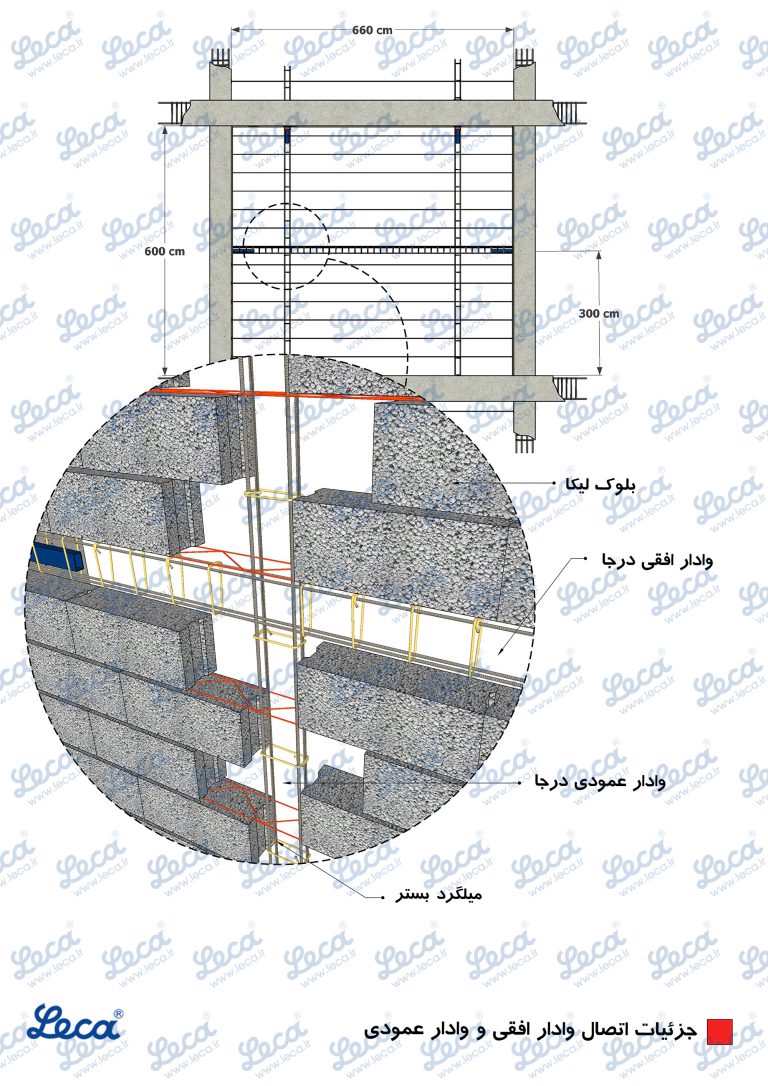

وادارهای افقی و عمودی درجا در قاب بتنی، اجزای اصلی این سازه‌ها هستند که وظایف مهمی در تحمل بارها و انتقال آن‌ها به زمین دارند. به طور خلاصه می‌توان گفت:

  • وادارهای عمودی (ستون‌ها): این اعضا به صورت عمودی در سازه قرار می‌گیرند و بار ساختمان، شامل وزن خود سازه و بارهای ناشی از ساکنین و وسایل، را تحمل می‌کنند. ستون‌ها این بارها را به فونداسیون منتقل می‌کنند.
  • وادارهای افقی (تیرها): تیرها به صورت افقی بین ستون‌ها قرار می‌گیرند و وزن سقف و سایر بارهای افقی مانند باد و زلزله را تحمل می‌کنند. تیرها این بارها را به ستون‌ها منتقل می‌کنند.

اتصال مناسب بین تیرها و ستون‌ها (اتصالات) نیز بسیار مهم است، زیرا این اتصالات نقش اساسی در انتقال بارها و حفظ یکپارچگی سازه دارند. بتن و فولاد به کار رفته در وادارها باید از کیفیت مناسب برخوردار باشند تا بتوانند بارهای وارده را به خوبی تحمل کنند و از تخریب سازه جلوگیری کنند.

به طور کلی، طراحی و اجرای صحیح وادارهای افقی و عمودی درجا در قاب بتنی، نقش حیاتی در ایمنی و پایداری ساختمان دارد.

www.risecoblock.ir

شماره شش :

اصول دیوار کشی
۱
اصول دیوار کشی
۲
اصول دیوار کشی
۳
اصول دیوار کشی
۴
اصول دیوار کشی
۵

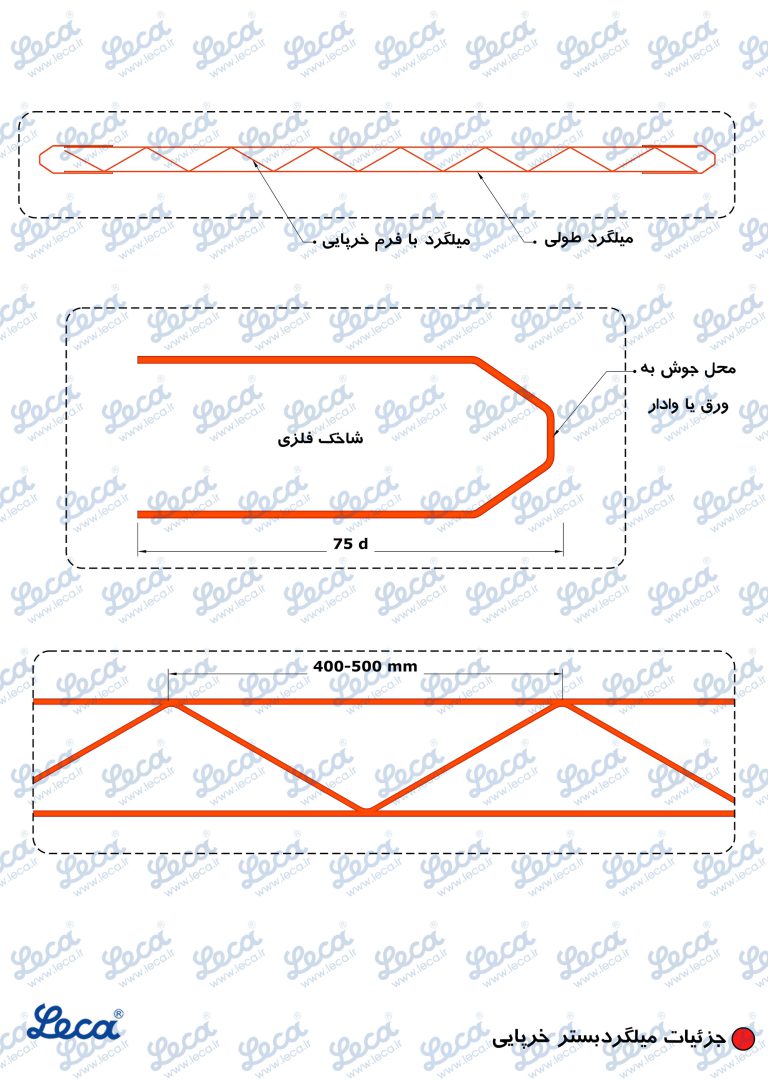

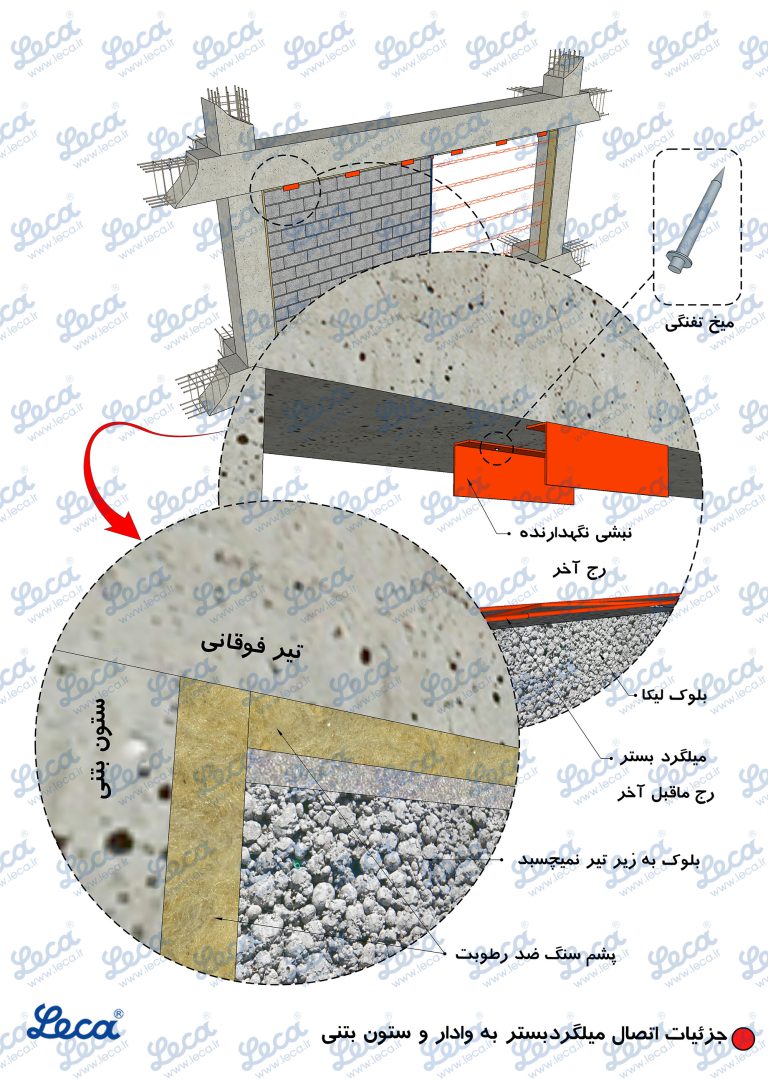

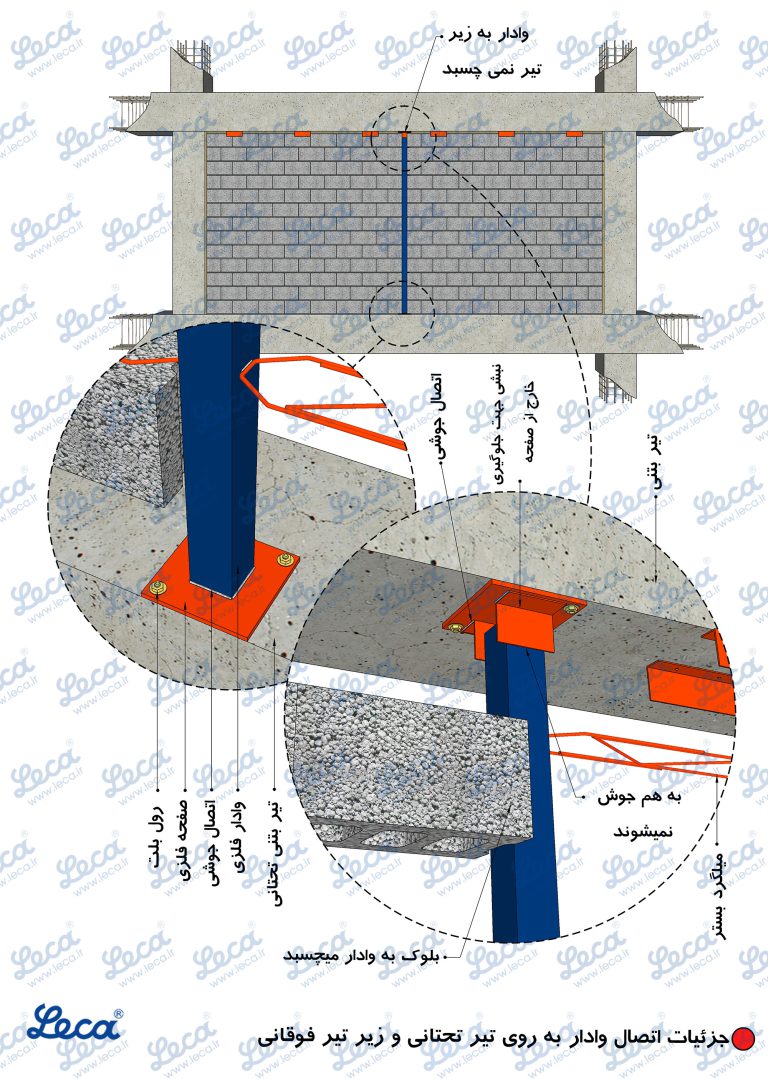

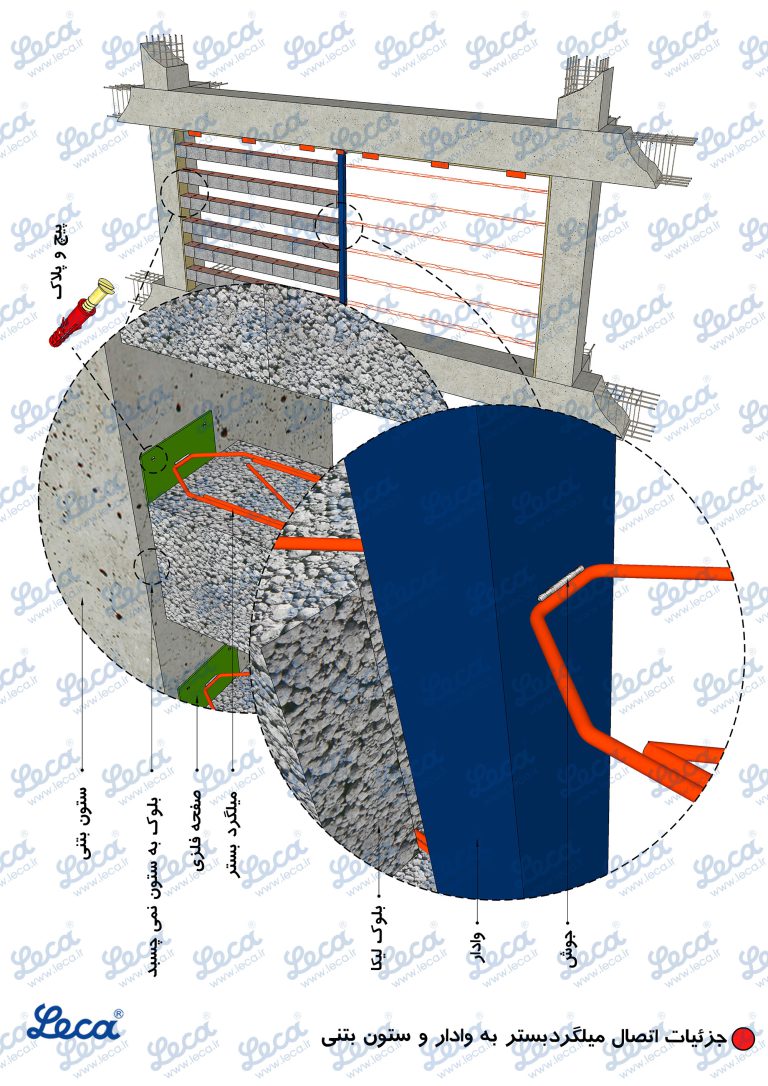

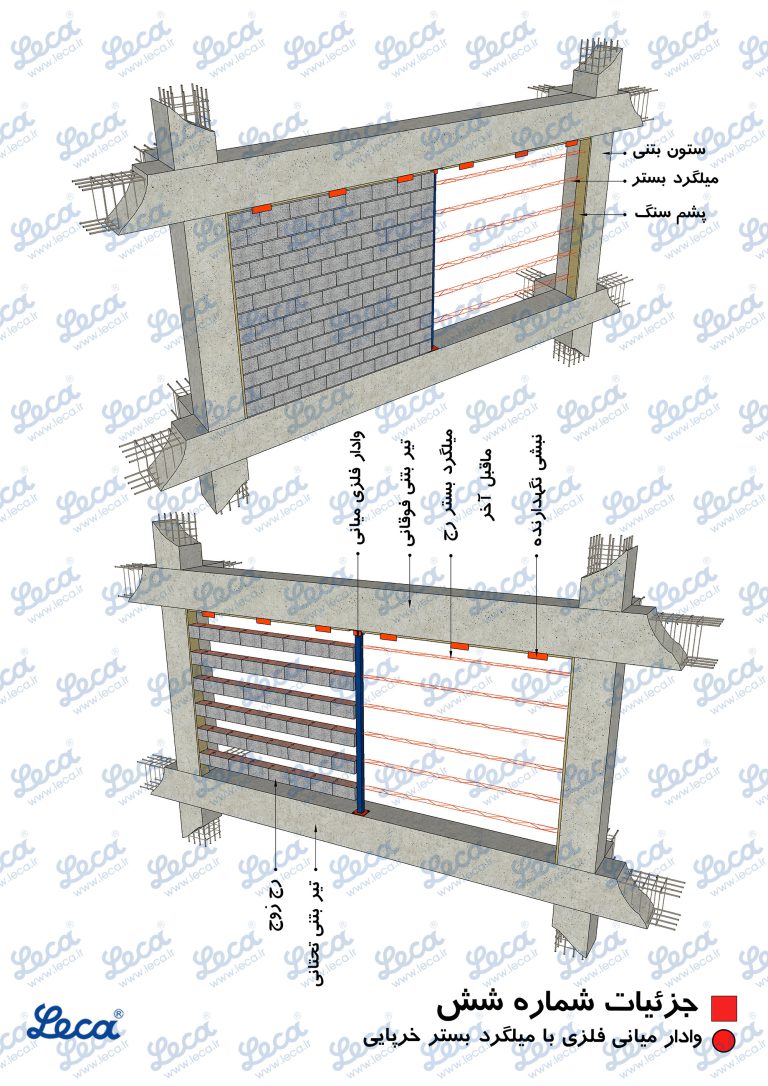

دیوار کشی با بلوک لیکا در بنایی (مانند دیوار آجری یا بلوکی)، برای افزایش مقاومت و یکپارچگی دیوار، از کلاف‌های افقی (تیرک) و عمودی مسلح شده با میلگرد بستر خرپایی استفاده می‌شود. این کلاف‌ها با بتن یا ملات پر می‌شوند و به این صورت عمل می‌کنند:

  1. تیرک (کلاف افقی): این کلاف در امتداد افقی دیوار قرار می‌گیرد و به توزیع بارهای ناشی از سقف یا بارهای جانبی (مانند باد) کمک می‌کند. میلگرد بستر خرپایی داخل این کلاف، مقاومت کششی آن را افزایش می‌دهد و از ترک خوردن دیوار جلوگیری می‌کند.
  2. کلاف عمودی: این کلاف به صورت عمودی در داخل دیوار قرار می‌گیرد و نقش اصلی آن، مقابله با نیروهای جانبی (مانند زلزله) است. میلگرد بستر خرپایی داخل این کلاف، استحکام کششی و برشی آن را افزایش می‌دهد و از فروپاشی دیوار در هنگام زلزله جلوگیری می‌کند.

به طور خلاصه، کلاف‌های افقی و عمودی با میلگرد بستر خرپایی، مانند یک اسکلت بتنی کوچک در داخل دیوار عمل می‌کنند و باعث افزایش چشمگیر مقاومت و پایداری آن می‌شوند.

www.risecoblock.ir

شماره هفت :

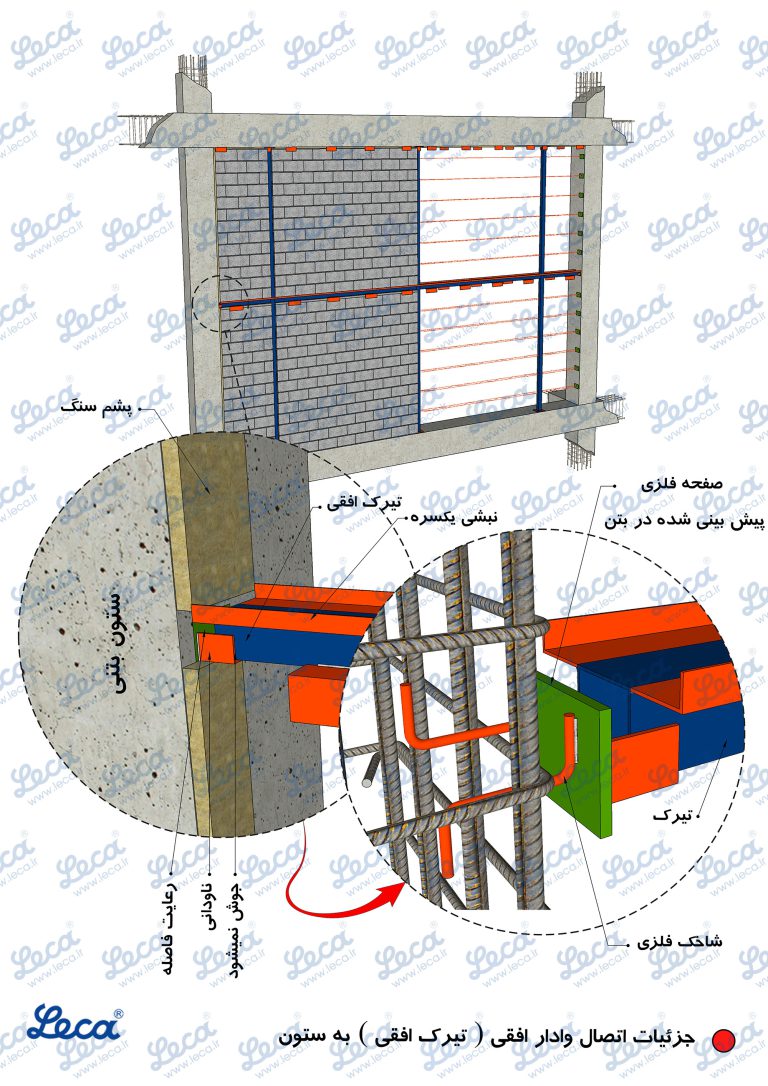

جزییات دیوار های ساخته شده
۱
جزییات دیوار های ساخته شده
۲
جزییات دیوار های ساخته شده
۳
جزییات دیوار های ساخته شده
۴
جزییات دیوار های ساخته شده
۵

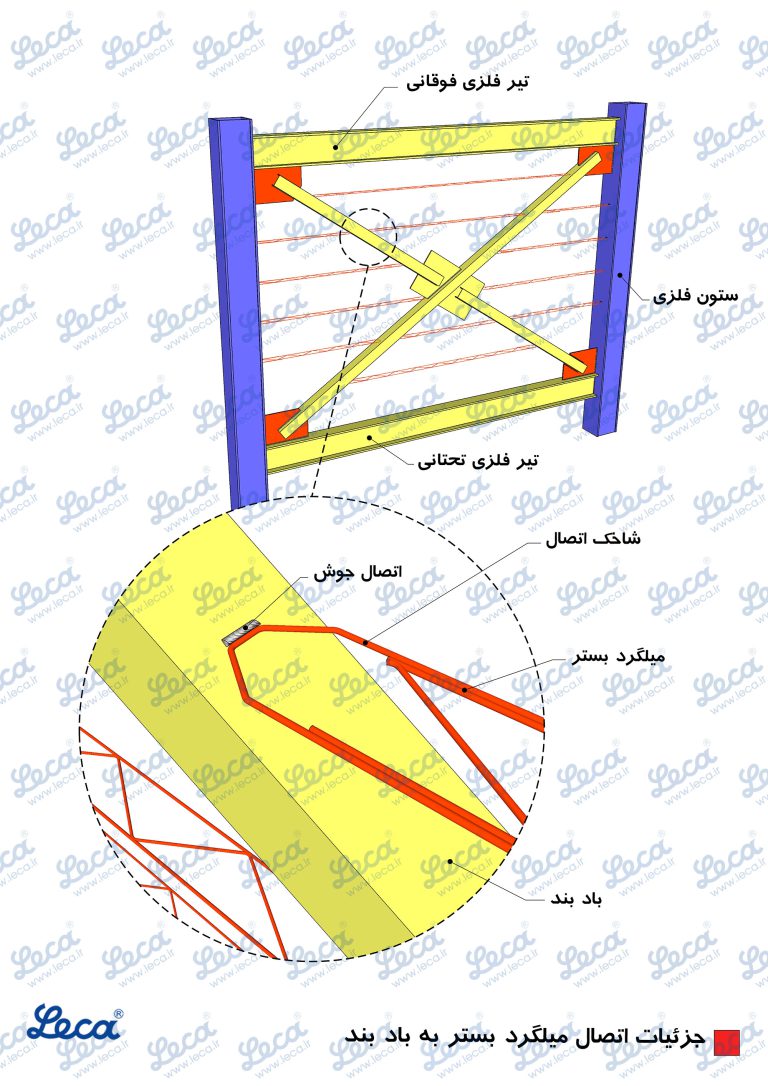

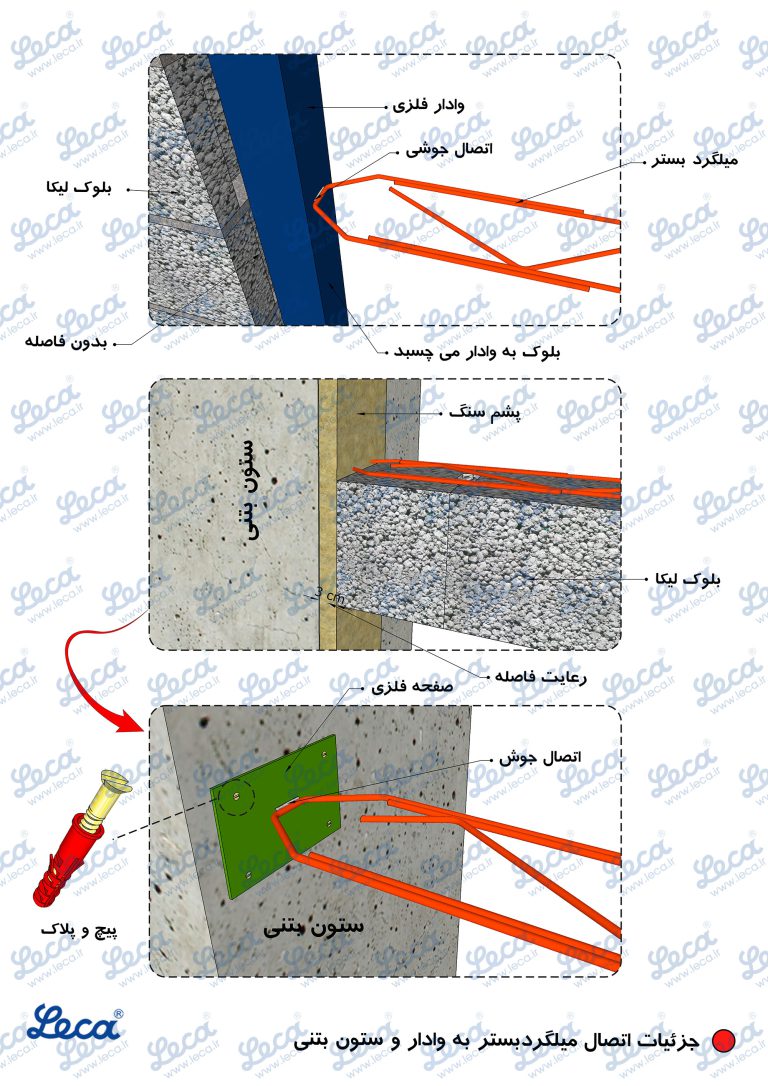

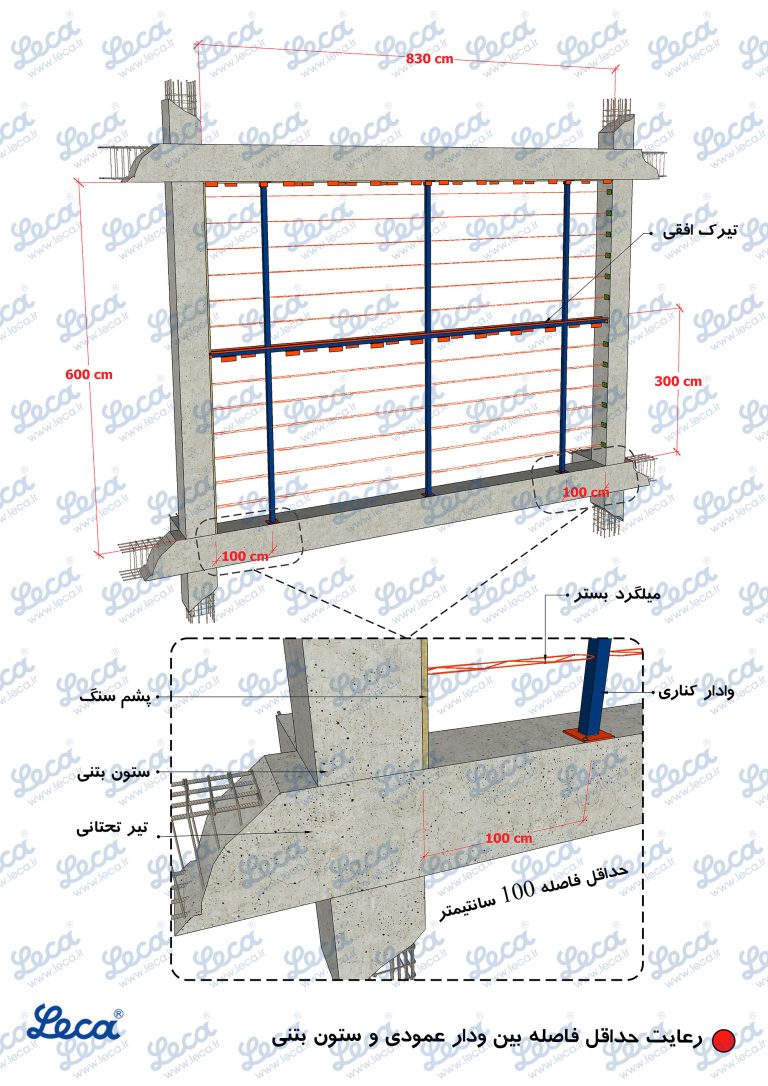

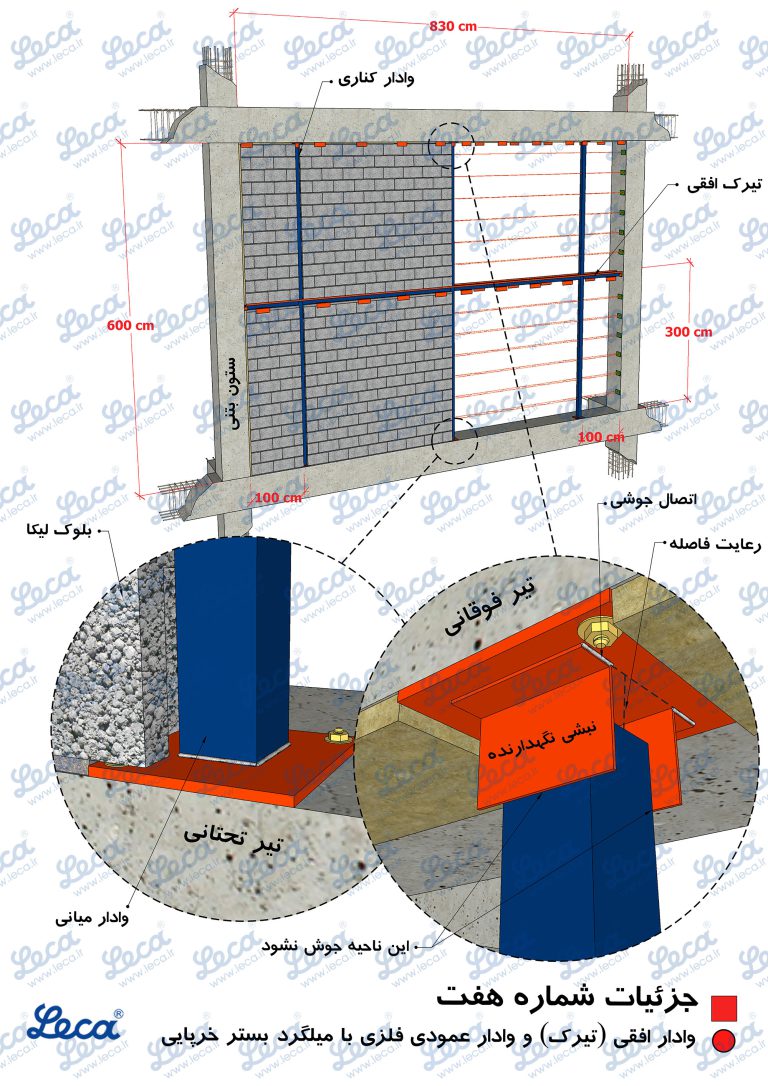

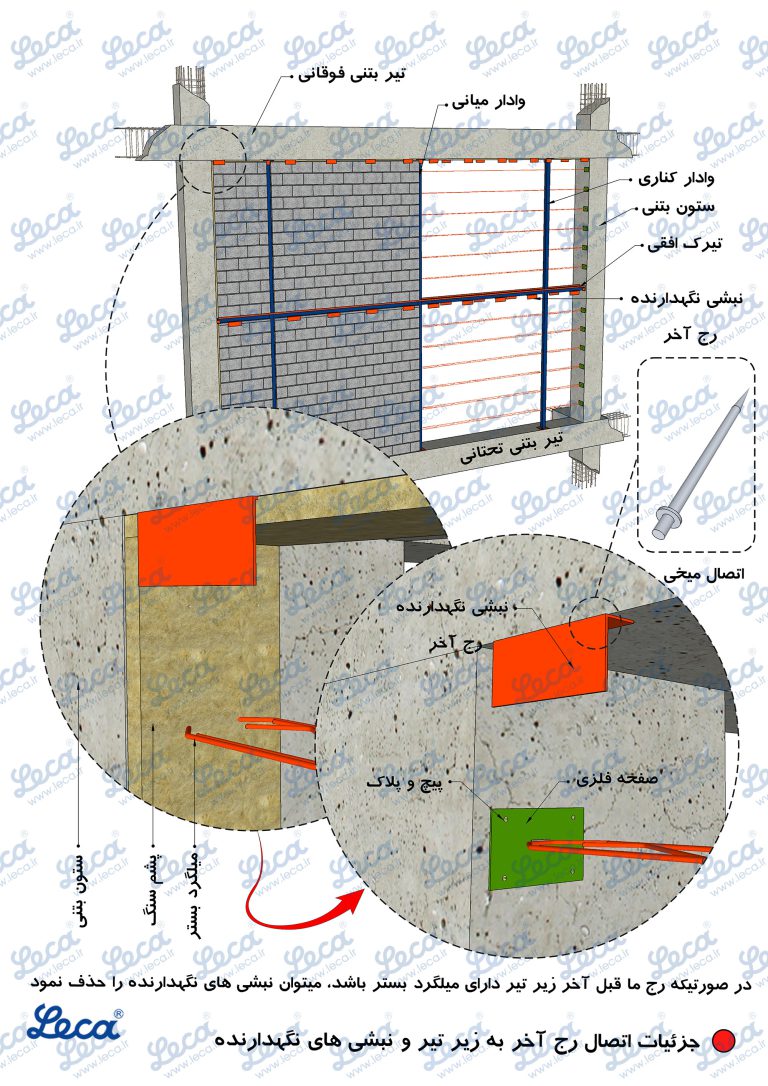

عبارت “وادار میانی فلزی با میلگرد بستر خرپایی” به این معنی است که یک عضو نگهدارنده یا تقویت کننده در وسط یک سازه (معمولاً یک دیوار) وجود دارد که از جنس فلز ساخته شده و برای افزایش استحکام آن، از میلگرد بستر خرپایی (که یک نوع شبکه فلزی جوش داده شده است) در داخل یا اطراف آن استفاده شده است.

به زبان ساده، یه قطعه فلزی هست که وسط یه چیز دیگه (مثل دیوار) گذاشته شده، و برای اینکه قوی‌تر بشه، یه توری فلزی مخصوص هم بهش اضافه کردن.

www.risecoblock.ir

شماره هشت :

دیوار کشی
۱
دیوار کشی
۲
دیوار کشی
۳
دیوار کشی
۴

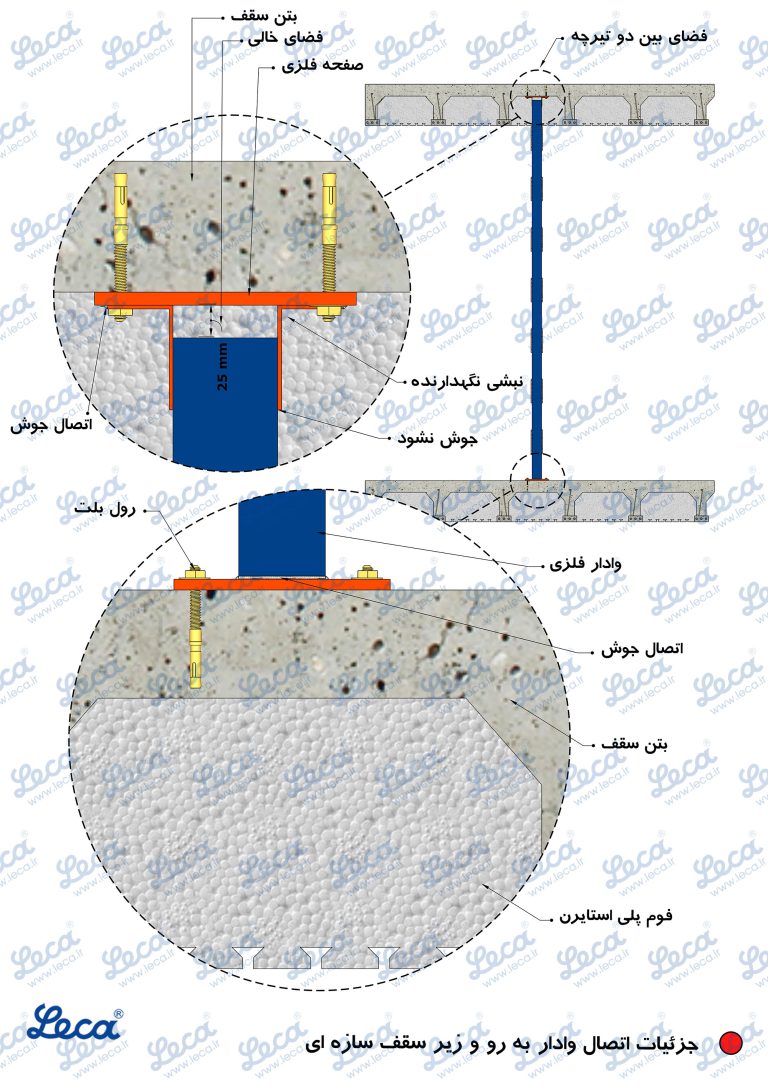

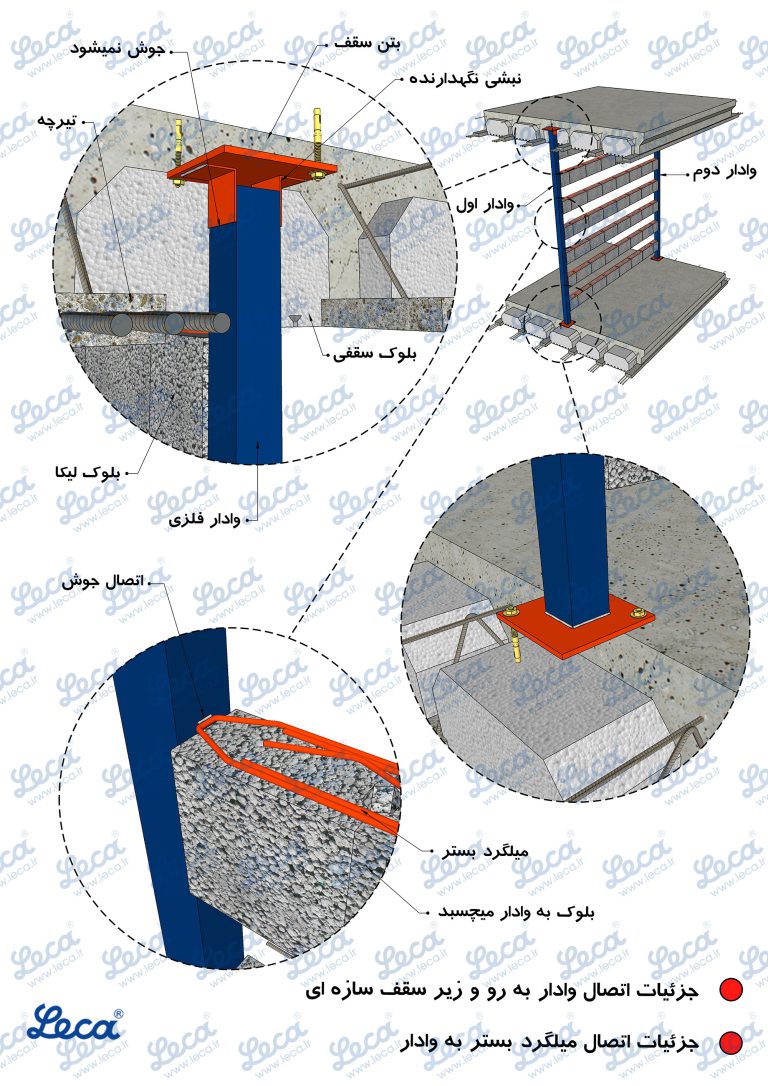

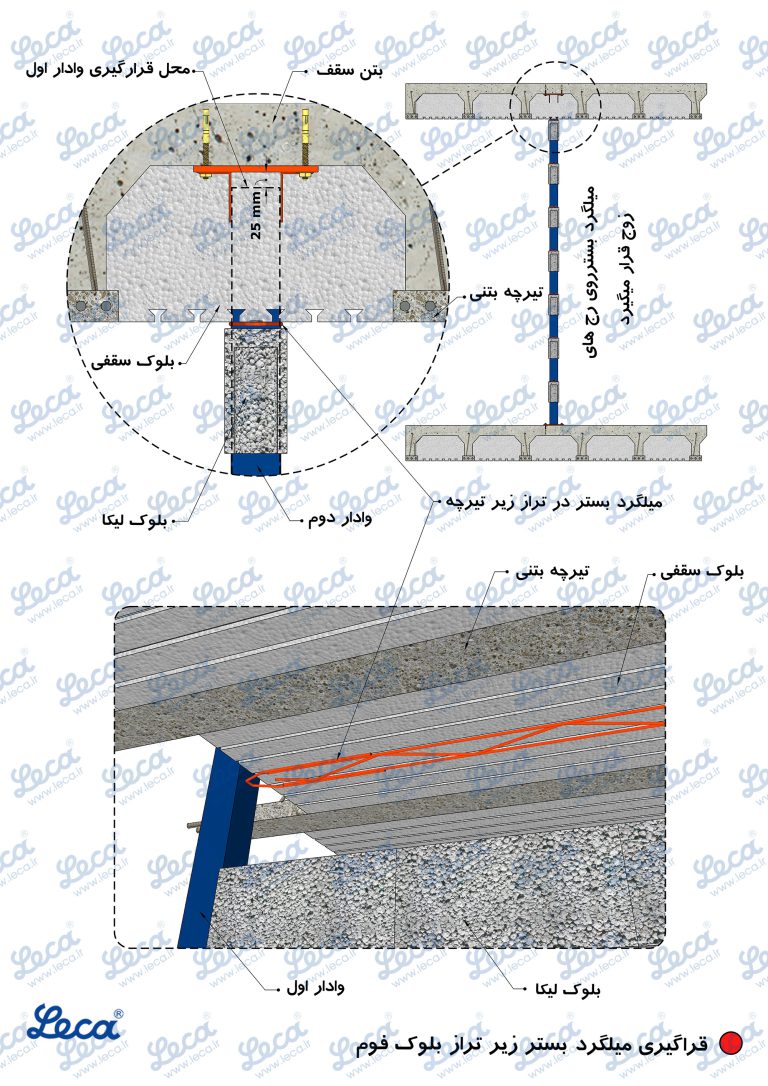

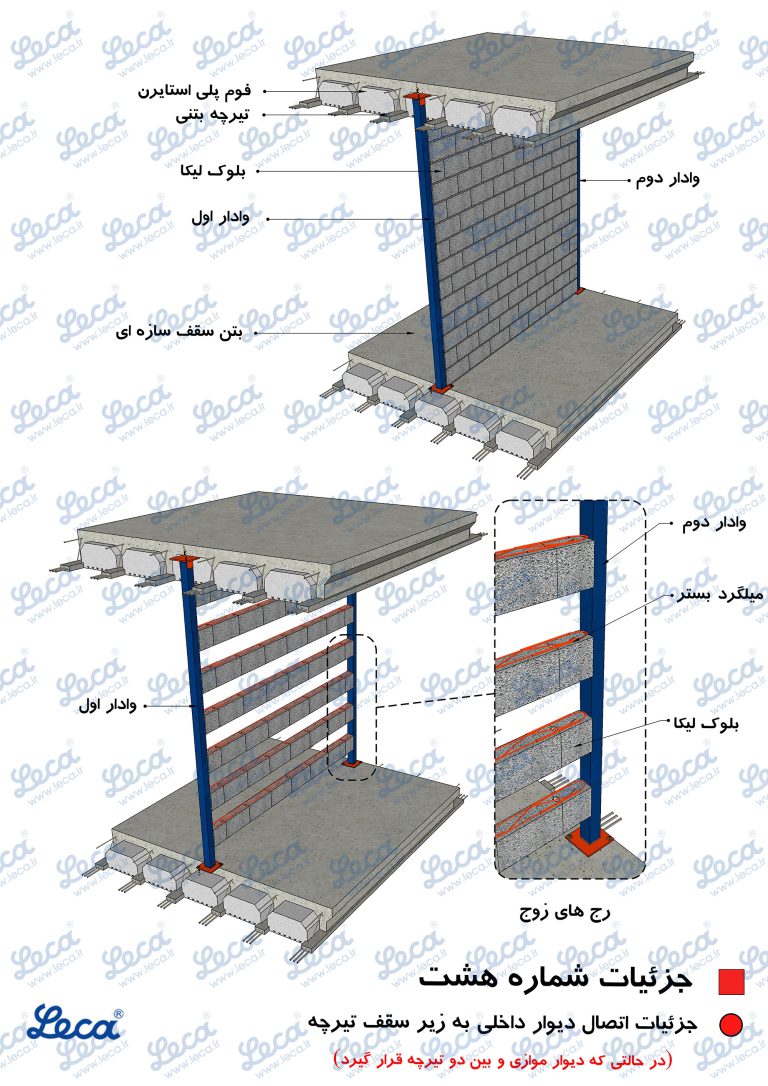

وقتی دیوار کشی با بلوک لیکا (که با بلوک یا مصالح سبک ساخته شده) موازی با تیرچه‌ها باشه و بین دو تا تیرچه قرار بگیره، اتصالش به زیر سقف باید طوری باشه که هم جلوی لرزش و حرکت دیوار رو بگیره و هم به سقف فشار زیادی نیاره. به زبان ساده:

  1. فاصله: یه مقدار کمی بین بالای دیوار و سقف (مثلا 1 تا 3 سانت) فاصله بذارید. این فاصله کمک میکنه وقتی ساختمان حرکت میکنه، دیوار آسیب نبینه.
  2. اتصال: با استفاده از یه سری بست‌های فلزی (مثل نبشی یا تسمه) که یه طرفش به دیوار و طرف دیگه‌اش به تیرچه‌ها وصل میشه، دیوار رو به سقف وصل کنید. این بست‌ها باید طوری باشن که بتونن حرکت‌های کوچیک رو تحمل کنن.
  3. پر کردن فاصله: اون فاصله کوچیک بین دیوار و سقف رو با یه ماده انعطاف‌پذیر (مثل فوم یا مواد درزگیر) پر کنید. این کار از ورود صدا و هوا جلوگیری میکنه و کمک میکنه دیوار محکم‌تر سر جاش بمونه.

به این ترتیب، دیوار به سقف وصل میشه ولی فشار زیادی بهش وارد نمیشه و در صورت لرزش، آسیب کمتری میبینه.

www.risecoblock.ir

شماره نه :

تعداد بلوک سیمانی
۱
تعداد بلوک سیمانی
۲
تعداد بلوک سیمانی
۳

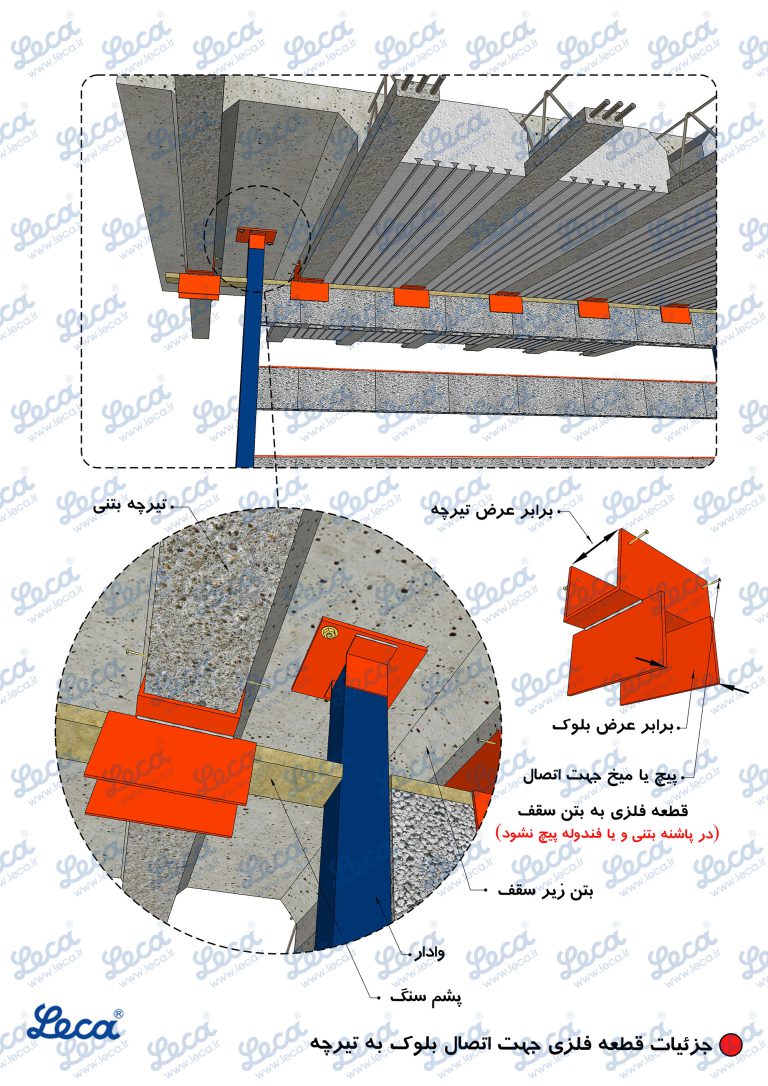

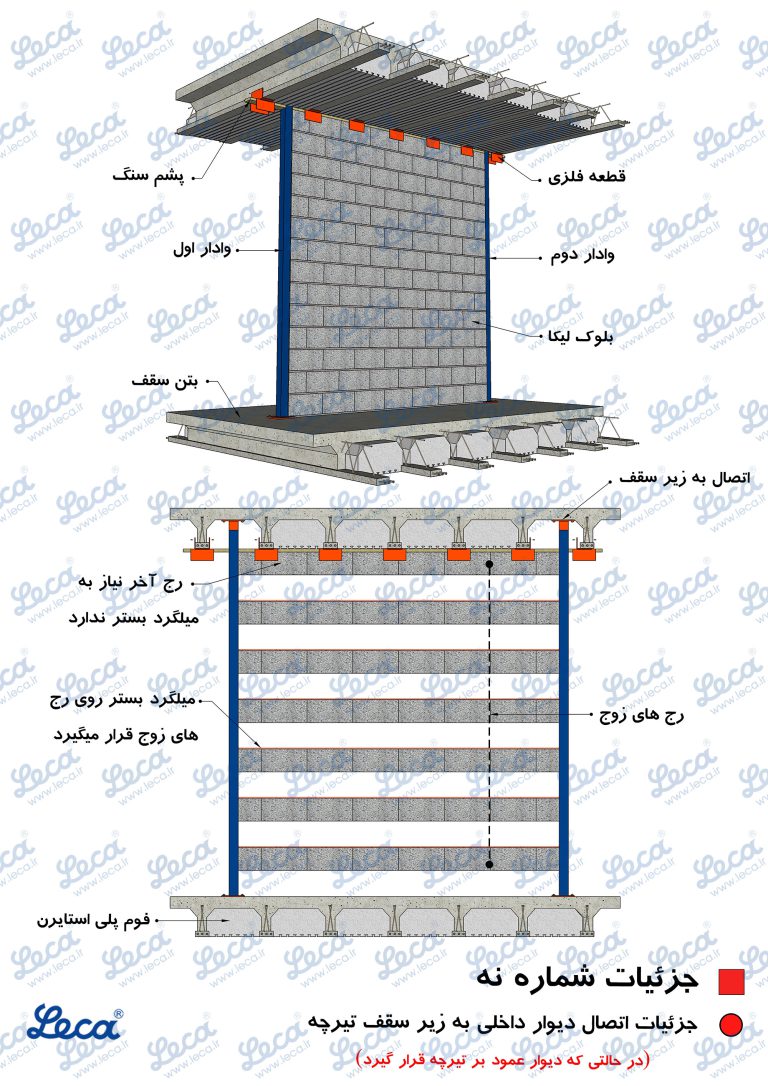

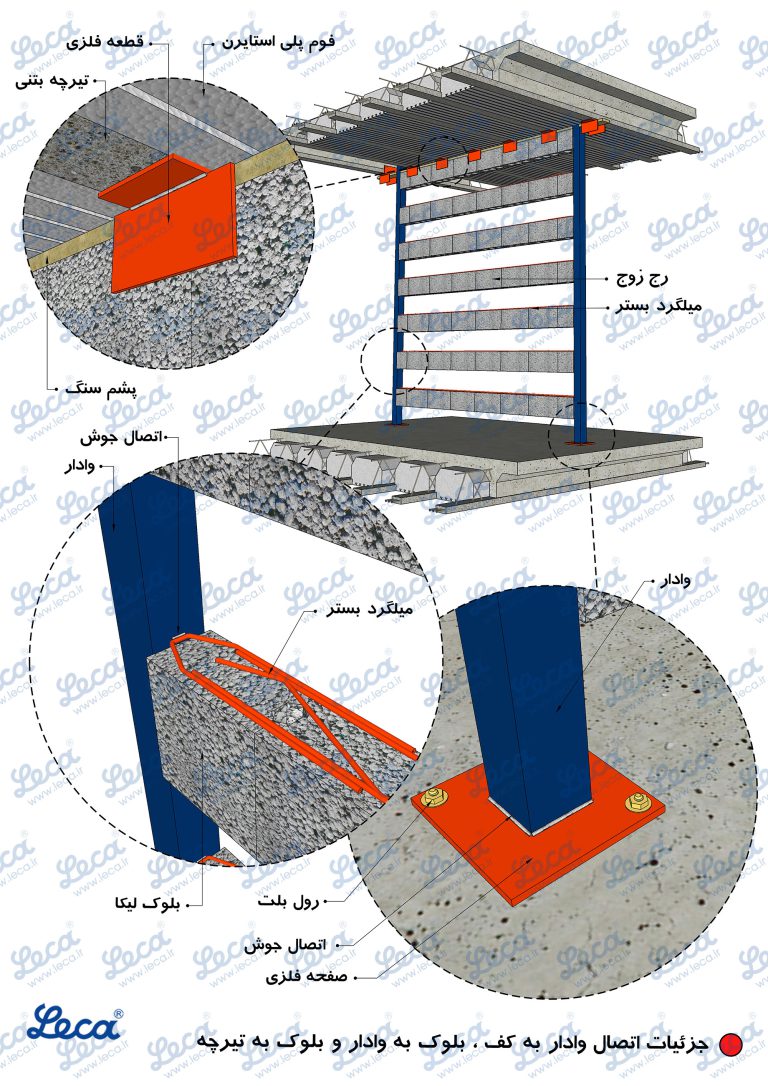

اتصال دیوار داخلی عمود بر تیرچه‌ها به زیر سقف، نیازمند دقت در جزئیات است تا از انتقال مناسب بار و جلوگیری از ترک خوردگی اطمینان حاصل شود. در این حالت، چند روش معمول وجود دارد:

  1. اتصال مستقیم به تیرچه: در این روش، دیوار مستقیماً به تیرچه‌ها متصل می‌شود. این کار معمولاً با استفاده از بست‌های فلزی مخصوص یا بلوک‌های بتنی مسلح که به تیرچه‌ها مهار می‌شوند، انجام می‌شود. این روش برای دیوارهای سبک مناسب‌تر است.
  2. استفاده از نبشی یا پروفیل فلزی: می‌توان از نبشی یا پروفیل‌های فلزی به عنوان اتصال دهنده بین دیوار و تیرچه استفاده کرد. این پروفیل‌ها به دیوار و تیرچه‌ها پیچ یا جوش می‌شوند و به طور موثری بار را منتقل می‌کنند. برای دیوارهای سنگین‌تر، این روش ترجیح داده می‌شود.
  3. اتصال به تیرچه فرعی: گاهی اوقات، تیرچه‌های فرعی کوچکتری بین تیرچه‌های اصلی نصب می‌شوند تا اتصال دیوار را آسان‌تر و محکم‌تر کنند.

در هر سه روش، لازم است که اتصال کاملاً محکم و با ملات مناسب پر شود تا از ایجاد فضای خالی و ترک‌خوردگی دیوار کشی با بلوک لیکا جلوگیری شود. همچنین، توجه به نوع مصالح دیوار (آجر، بلوک، … ) و بار وارده بر دیوار حائز اهمیت است. یک طراحی دقیق مهندسی، بهترین راه حل برای اطمینان از پایداری و دوام سازه است.
